Oscilloskopas / 1 kanalas / 200 kHz pralaidumas / nuolatinė ir kintamoji įtampa / bangos formos pauzė ir poslinkis tiksliai signalo analizei / automatinis išsijungimas / USB-C / maitinimas baterijomis

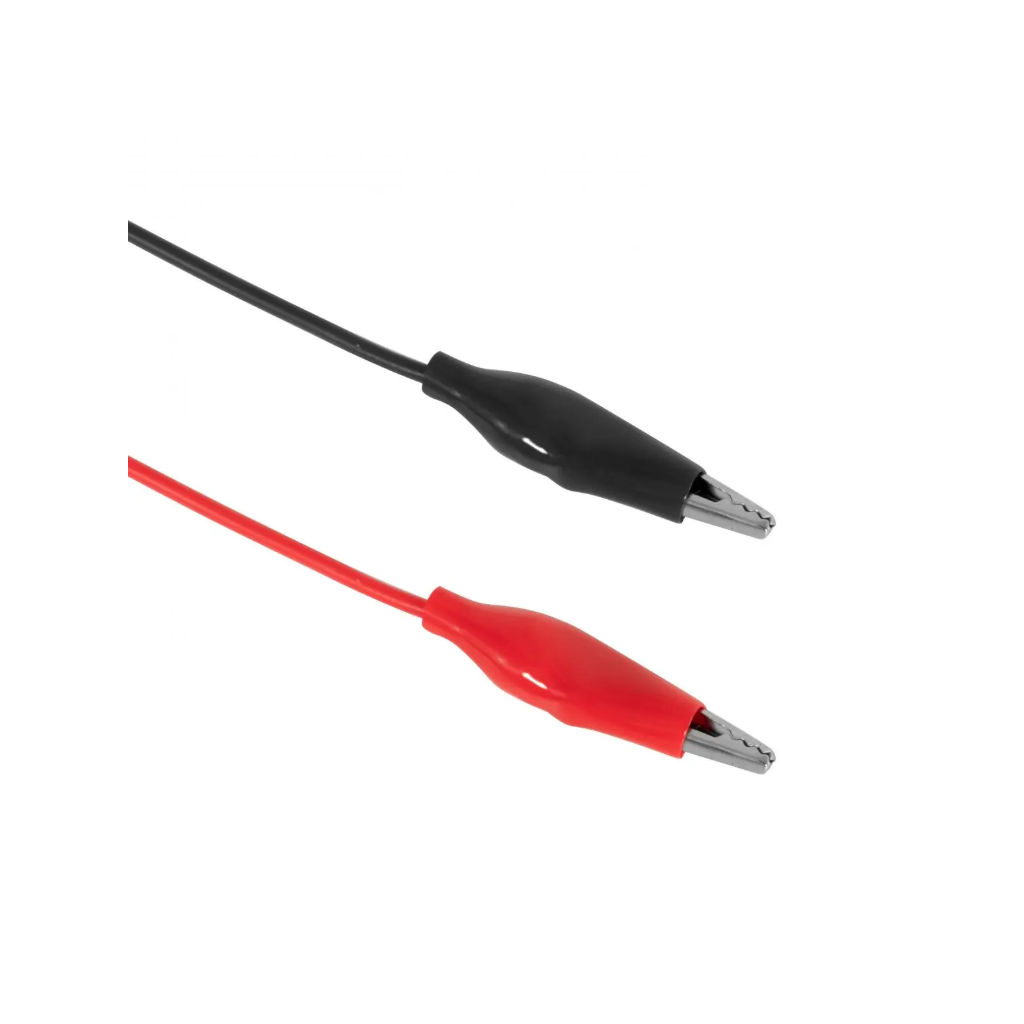

Šis osciloskopas buvo sukurtas mobiliam naudojimui ir greitai signalų analizei dirbtuvėse, laboratorijoje ar vietoje. Jis registruoja įtampą diapazone nuo -400 V iki +400 V, priklausomai nuo pasirinkto režimo (X1 arba X10, perjungiamas tiesiai įrenginyje). Jis siūlo 10 mV/div … 10 V/div vertikalų jautrumą X1 režimu ir 100 mV/div … 100 V/div X10 režimu. Matavimas atliekamas naudojant pridedamus krokodilo tipo spaustukus. Oscilloskopas, kurio laiko bazė yra 10 µs … 500 s/div, pralaidumas 200 kHz ir diskretizavimo dažnis 2,5 MS/s, leidžia patikimai ir tiksliai vizualizuoti elektrinius signalus.

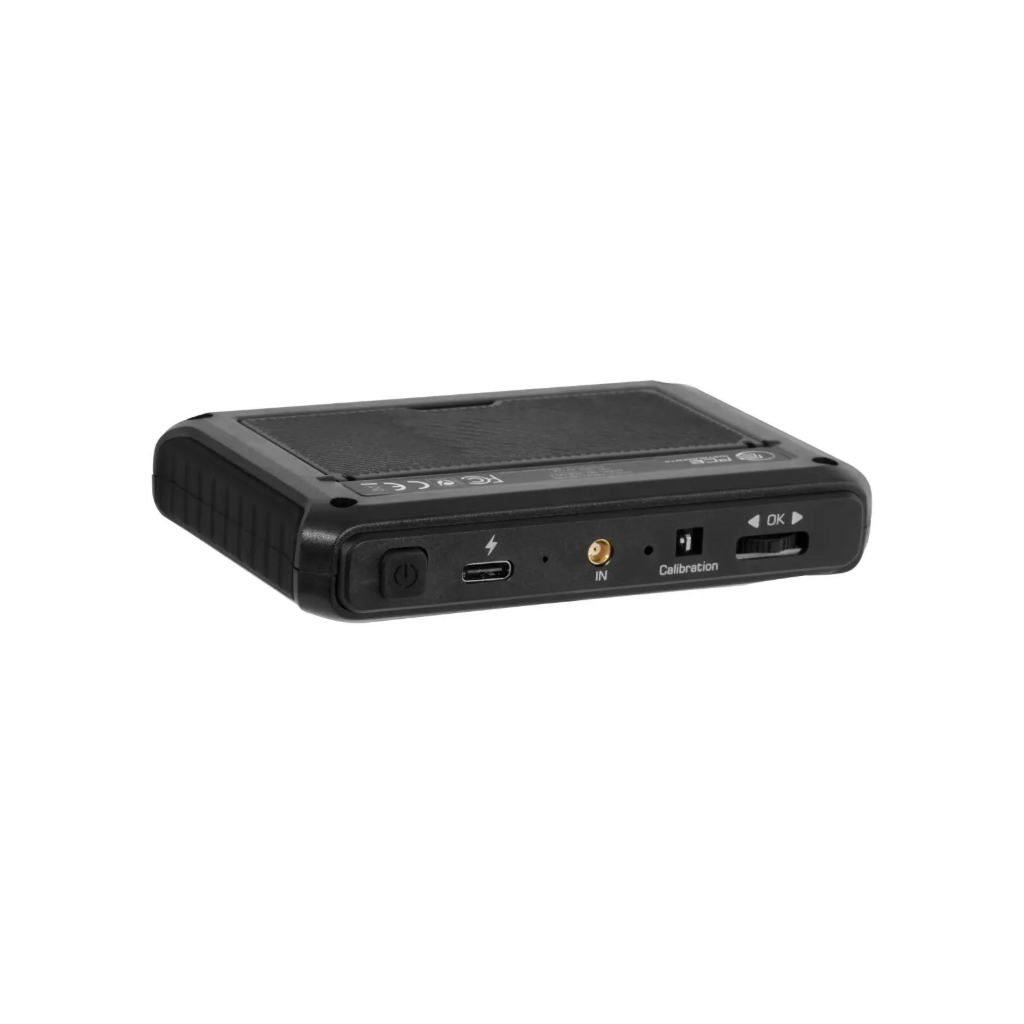

Siekiant efektyvaus signalo apdorojimo, bangų formas galima pristabdyti ir pasirinktinai perstumti, pavyzdžiui, norint aptikti trukdžius arba analizuoti sudėtingus moduliacijos procesus. Automatinio matavimo funkcija registruoja tokius signalo parametrus kaip dažnis, periodo trukmė, efektyvioji vertė (RMS), vidutinė vertė (AVG), maksimali ir minimali įtampa, taip pat didžiausia vertė. Reguliuojama suveikimo įtampa užtikrina stabilų rodymą. Nuolatinės ir kintamosios srovės įtampas galima peržiūrėti atskirai per perjungiamą jungtį. Integruotas kalibravimo signalo išėjimas su 1 kHz ir 50 % darbo ciklu yra skirtas bandymo laidams arba zondams tikrinti.

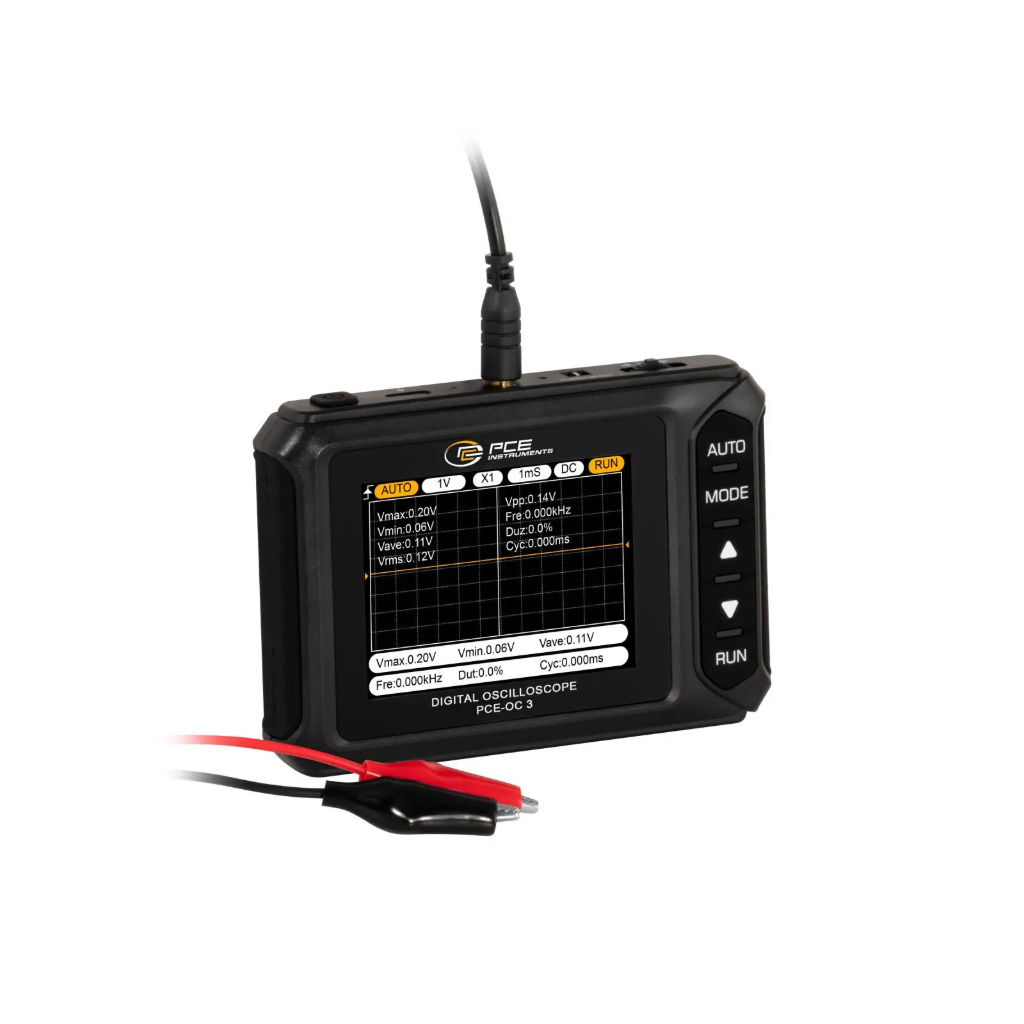

Didelės raiškos 2,8 colio spalvotas ekranas aiškiai rodo bangos formą. Maitinimą tiekia 1000 mAh ličio baterija, kuri įkraunama per USB-C (5 V / 1 A). Automatinis išsijungimas po 30 minučių padidina energijos vartojimo efektyvumą mobiliai naudojant. Dėl kompaktiškų matmenų oscilloskopas idealiai tinka lanksčiam naudojimui lauke, mokymuose arba kaip patogus diagnostikos įrankis elektros dirbtuvėse. Oscilloskopas viename kompaktiškame įrenginyje sujungia tikslumą, mobilumą ir funkcionalumą.
