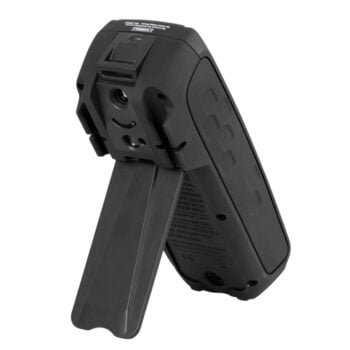

Skaitmeninis multimetras PCE HDM 20 yra universali matavimo priemonė. Multimetras leidžia lengvai ištirti srovę, įtampą, talpą, dažnį ir varžą. Be šių matavimų, skaitmeninis multimetras taip pat gali atlikti tokius matavimus, kaip darbo ciklas, diodų testas ir tęstinumo testas.
Be paminėtų parametrų, skaitmeninis multimetras taip pat gali būti naudojamas temperatūrai nustatyti. Temperatūrą galima nustatyti dviem skirtingais būdais. Pirmuoju atveju temperatūrą galima išmatuoti naudojant termoelementą. Antruoju atveju galimas bekontaktis matavimas. Šiuo tikslu prietaise yra įmontuota infraraudonųjų spindulių optika, kuri leidžia nustatyti temperatūrą iš atstumo. Šiluminis vaizdas rodomas ekrane. Skaitmeninis multimetras turi lazerį, kuris padeda nustatyti tikslą bei lemputę, tamsių vietų apšvietimui.
Prietaiso privalumai
Automatinis išjungimas
LCD ekranas
Įmontuota šilumos atvaizdavimo kamera
Šilumos matavimas per IR arba termoelementą
Atsparumo matavimas ir tęstinumo bandymas
Diodo testas ir talpos matavimas
Komplekto sudėtis: skaitmeninis multimetras PCE HDM 20, 2 matavimo linijos, termoelemento zondas, akumuliatorius, įkroviklis, maitinimo kištukas, maitinimo kištuko priedas, „Micro-SD“ kortelė (8 GB), magnetas, audinio kilpa, temperatūros adapteris, vartotojo vadovas.
Temperatūros matavimas šiluminio vaizdo kamera
Mėginių ėmimo dažnis 3 kartus per sekundę
Regėjimo laukas (FOV) 21 ° x 21 ° C / 0,5 m / 7 pėdos 7,6 ”
Erdvinė skiriamoji geba (IFOV) 4,53 mrad
Skyra infraraudonųjų spindulių kamera 80 x 80 taškų
Šilumos jautrumas / NETD <0,1 ° C (0,18 ° F) esant 30 ° C (86 ° F) / 100 mK
Kadrų dažnis 50 Hz
Židinio nuotolis 7,5 mm
Jutiklio tipas neužšaldytas mikrobolometras
Spektrinis diapazonas 8 … 14 µm
Matuojama objekto temperatūra -20 … 260 ° C
Matavimo tikslumas ± 3 ° C arba 3% išmatuotos vertės, esant 10 … 35 ° C aplinkos temperatūrai ir> 0 ° C objekto temperatūrai
Bendrieji techniniai duomenys
Ekranas Spalvotas TFT, 6000 taškų su būsenos ekranu
Konversija TRMS
Pamatiniai standartai IEC / EN61010-1, IEC / EN61326-1
Isolation Dviguba
Taršos laipsnis 2
Perkrovos kategorija CAT IV 600 V, CAT III 1000 V
Baterijos Tipas 1 x 7,4 V ličio jonų akumuliatorius, 2300 mAh
Maitinimo šaltinis 100/240 V kintamoji srovė, 50/60 Hz, 10 V DC, 1 A
Baterijos lygio indikatorius Taip
Automatinis išjungimas Po 15, 30 ar 60 minučių neveiklumo (išjungiama)
Saugikliai F10A / 1000 V, 10 x 38 mm (įvestis 10 A) F800mA / 1000 V, 6 x 32 mm (įvestis mA, µA)
Bandymo temperatūra 18 … 28 ° C
Veikimo sąlygos 5 … 40 ° C, <80% oro drėgnumas
Laikymo sąlygos -20 … 60 ° C <80% rH
Maksimalus darbinis aukštis 2000 m / 2187 yd
Matmenys 175 x 85 x 55 mm
Svoris 540 g
Platesnė specifikacija vartotojo vadove.
