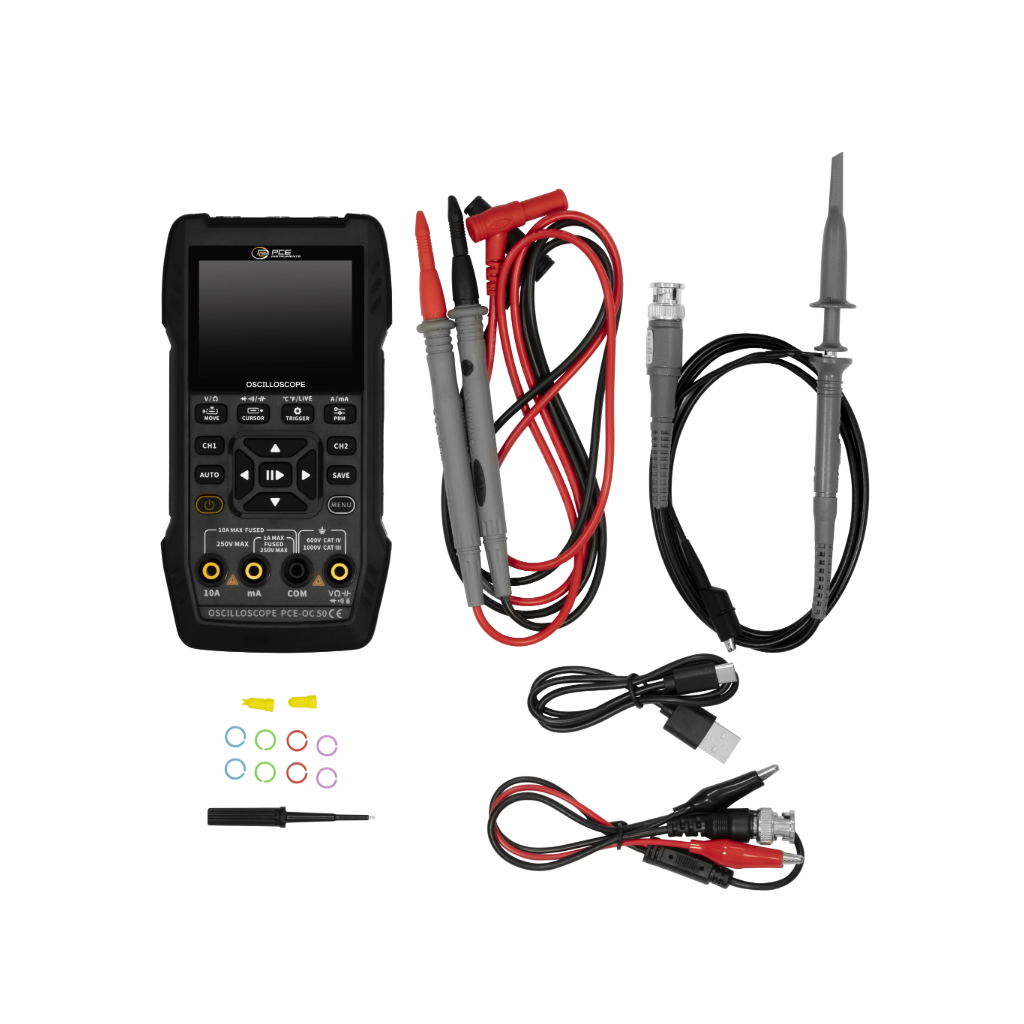

Skaitmeninis multimetras su multimetru ir signalo generatoriumi / 2 kanalų / 10 MHz pralaidumas / nuolatinė ir kintamoji įtampa / nuolatinė ir kintamoji srovė / su zondu ir bandymo laidais / USB-C / maitinimas su įkraunama baterija

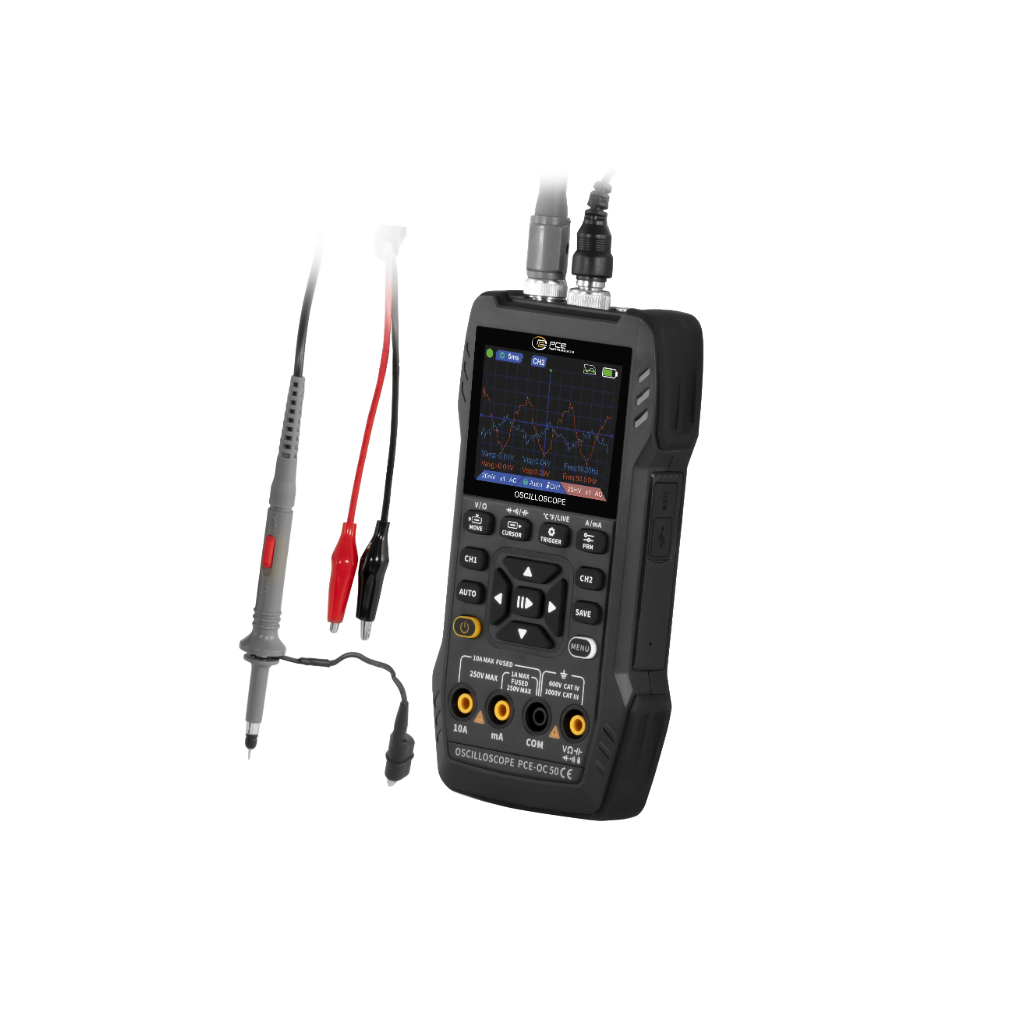

Šis novatoriškas 3 viename skaitmeninis multimetras yra puikus galingo skaitmeninio multimetro, universalaus multimetro ir signalų generatoriaus derinys. Jis buvo specialiai sukurtas elektronikos technikams, inžinieriams ir mėgėjams, ieškantiems kompaktiško, universalaus ir patogaus prietaiso, leidžiančio efektyviai atlikti matavimo užduotis.
2 kanalų skaitmeninis multimetras pasižymi 10 MHz dažnių juosta ir 50 MS/s diskretizavimo dažniu, kuris leidžia patikimai įrašyti ir analizuoti signalus. Nesvarbu, ar tai būtų grandinių trikčių šalinimas, bangų formų stebėjimas ar pereinamųjų procesų analizė, šis skaitmeninis multimetras pateikia aiškius ir tikslius rezultatus. Dėl didelės skiriamosios gebos ir paprasto naudojimo net sudėtingas signalų kreives galima lengvai vizualizuoti. Skaitmeninio multimetro vaizdą galima išsaugoti vidinėje atmintyje kaip ekrano kopiją ir perkelti į kompiuterį per USB-C sąsają. Įrenginys
taip pat turi plačias multimetro funkcijas, apimančias platų matavimų spektrą. Tai apima įtampos matavimus (nuolatinė ir kintamoji įtampa), srovės matavimus (nuolatinė ir kintamoji srovė), varžos matavimus, talpos matavimus ir diodų bandymus. Kita praktiška savybė yra integruotas bekontaktis įtampos aptikimas, leidžiantis patikimai aptikti įtampą turinčius laidus.
Signalų generatorius idealiai papildo įrenginį, generuodamas signalus 1 Hz–2 MHz diapazone. Jis palaiko įvairias signalų formas, tokias kaip sinusinis, kvadratinis, trikampis, pusbangis, pilnabangis, triukšmo ir nuolatinės srovės signalai. Ši funkcija daro skaitmeninį multimetrą ypač naudingą bandymams, modeliavimui ir grandinių kūrimui. Dėl kompaktiško dizaino ir skaitmeninio multimetro, multimetro bei signalų generatoriaus derinio šis įrenginys yra nepakeičiamas įrankis visiems, kurie vertina efektyvumą ir tikslumą dirbdami su elektronika.
– 2 kanalų osciloskopas
– pralaidumas: 10 MHz, diskretizavimo dažnis: 50 MS/s
– multimetro funkcijos
– įtampa, srovė, varža
– talpos, bekontakčio įtampos aptikimo
– signalo generatorius: 1 Hz … 2 MHz
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 0 … 9 999 V
Rezoliucija 0,001 V
Tikslumas ±0,5 % Rd + 3 skaitmenys
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 10 … 99,99 V
Rezoliucija 0,01 V
Tikslumas ±0,5 % Rd + 3 skaitmenys
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 100 … 999,9 V
Rezoliucija 0,1 V
Tikslumas ±0,5 % Rd + 3 skaitmenys
Nuolatinė srovė
Matavimo diapazonas iki 0 … 9999 µA
Rezoliucija 1 µA
Tikslumas ±1,2 % Rd + 3 skaitmenys
Nuolatinė srovė
Matavimo diapazonas iki 10 … 99,99 mA
Rezoliucija 0,01 mA
Tikslumas ±1,2 % Rd + 3 skaitmenys
Nuolatinė srovė
Matavimo diapazonas iki 100 … 999,9 mA
Rezoliucija 0,1 mA
Tikslumas ±1,2 % Rd + 3 skaitmenys
Nuolatinė srovė
Matavimo diapazonas iki 1 … 9 999 A
Rezoliucija 0,001 A
Tikslumas ±1,2 % Rd + 3 skaitmenys
Talpa
Matavimo diapazonas iki 0–9 999 nF
Rezoliucija 0,001 nF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 10 … 99,99 nF
Rezoliucija 0,01 nF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 100 … 999,9 nF
Rezoliucija 0,1 nF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 1 … 9 999 µF
Rezoliucija 0,001 µF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 10 … 99,99 µF
Rezoliucija 0,01 µF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 100 … 999,9 µF
Rezoliucija 0,1 µF
Tikslumas ±2 % Rd + 5 skaitmenys
Talpa
Matavimo diapazonas iki 1 … 9 999 mF
Rezoliucija 0,001 mF
Tikslumas ±2 % Rd + 20 skaitmenų
Talpa
Matavimo diapazonas iki 10 … 99,99 mF
Rezoliucija 0,01 mF
Tikslumas ±2 % Rd + 20 skaitmenų
Kintamoji įtampa
Matavimo diapazonas iki 0 … 9 999 V
Rezoliucija 0,001 V
Tikslumas ±1 % nuo Rd + 3 skaitmenys
Kintamoji įtampa
Matavimo diapazonas iki 10 … 99,99 V
Rezoliucija 0,01 V
Tikslumas ±1 % nuo Rd + 3 skaitmenys
Kintamoji įtampa
Matavimo diapazonas iki 100 … 750 V
Rezoliucija 0,1 V
Tikslumas ±1 % nuo Rd + 3 skaitmenys
Kintamoji srovė AC
Matavimo diapazonas iki 0 … 9999 µA
Rezoliucija 1 µA
Tikslumas ±1,5 % rodmens + 3 skaitmenys
Kintamoji srovė AC
Matavimo diapazonas iki 10 … 99,99 mA
Rezoliucija 0,01 mA
Tikslumas ±1,5 % rodmens + 3 skaitmenys
Kintamoji srovė AC
Matavimo diapazonas iki 100 … 999,9 mA
Rezoliucija 0,1 mA
Tikslumas ±1,5 % rodmens + 3 skaitmenys
Kintamoji srovė AC
Matavimo diapazonas iki 1 … 9 999 A
Rezoliucija 0,001 A
Tikslumas ±1,5 % rodmens + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 0 … 999,9 Ω
Rezoliucija 0,1 Ω
Tikslumas ±0,5 % Rd + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 1 … 9 999 kΩ
Rezoliucija 0,001 kΩ
Tikslumas ±0,5 % Rd + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 10 … 99,99 kΩ
Rezoliucija 0,01 kΩ
Tikslumas ±0,5 % Rd + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 100 … 999,9 kΩ
Rezoliucija 0,1 kΩ
Tikslumas ±0,5 % Rd + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 1 … 9 999 MΩ
Rezoliucija 0,001 M Ω
Tikslumas ±0,5 % Rd + 3 skaitmenys
Pasipriešinimas
Matavimo diapazonas iki 10 … 99,99 MΩ
Rezoliucija 0,01 M Ω
Tikslumas ±1,5 % rodmens + 3 skaitmenys
Temperatūros jutiklis
Matavimo diapazonas iki -55 … +1300 °C
Rezoliucija 0,1 °C
Tikslumas ±2,5 % Rd + 5 skaitmenys
Osciloskopo specifikacijos
Kanalų skaičius 2
Pralaidumas 10 MHz
Mėginių ėmimo dažnis 50 MSa/s
Atminties gylis 32 taškai
Įėjimo varža 10 MΩ
Zondo veiksniai 1 kartus, 10 kartų
Maksimali įėjimo įtampa 400 V
Vertikalus jautrumas 20 mV/div. – 10 V/div.
Funkcijų generatorius
Pralaidumas 1 … 2000000 Hz
Rezoliucija 1 Hz
Kanalai 1
Amplitudė 0,1 … 3,3 Vpp
Bangos formos ilgis 16 taškų
Funkcijos Sinusas, stačiakampis, trikampis, pusbangis, visabangis, triukšmas, nuolatinė srovė
Bendrieji techniniai duomenys
Matavimo funkcijos Diodų bandymas, tęstinumo, bekontakčio įtampos aptikimas

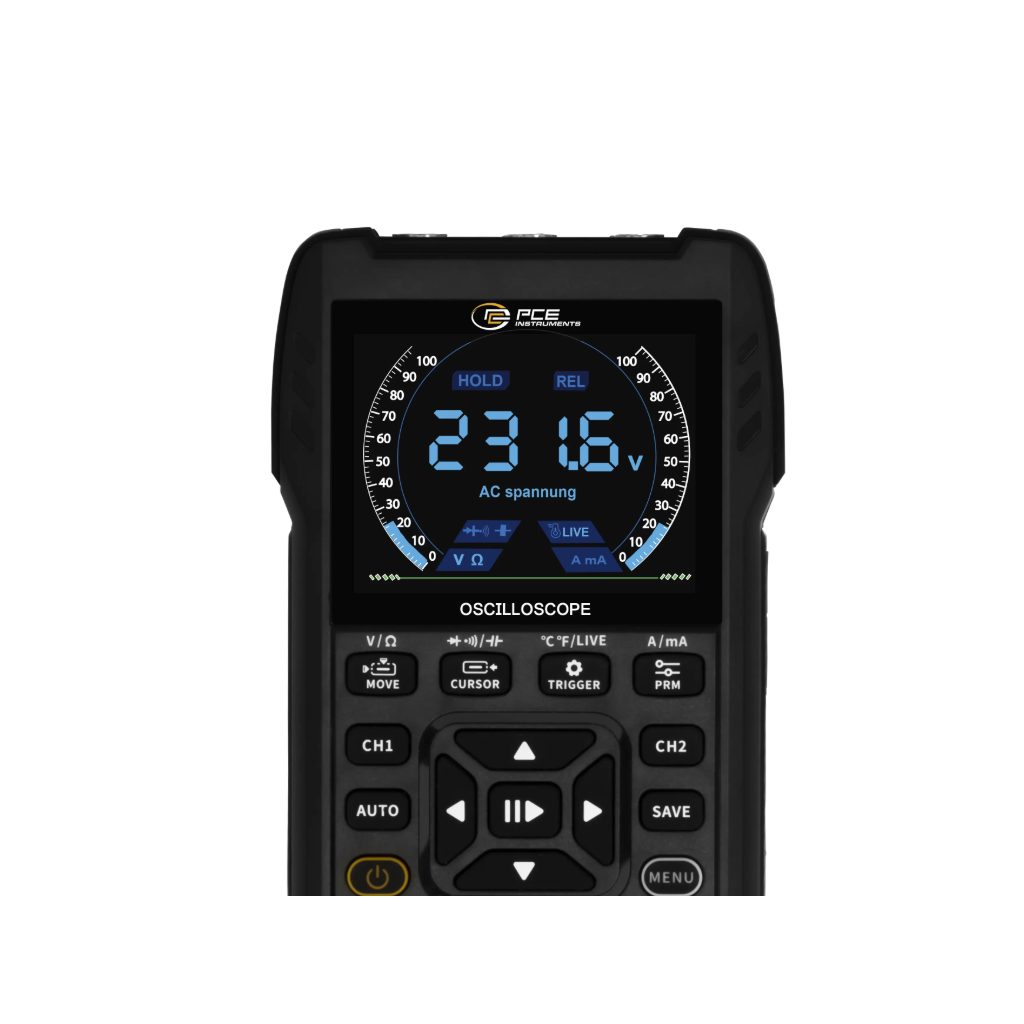

Ekrano tipas LC spalvotas ekranas
Ekrano dydis 2,8 colio
Ekrano raiška 320 x 240
Saugojimo laikmena Vidinė atmintis
Sandėliavimo talpa 8 MB
Atminties informacija osciloskopo vaizdas išsaugotas kaip BMP failas

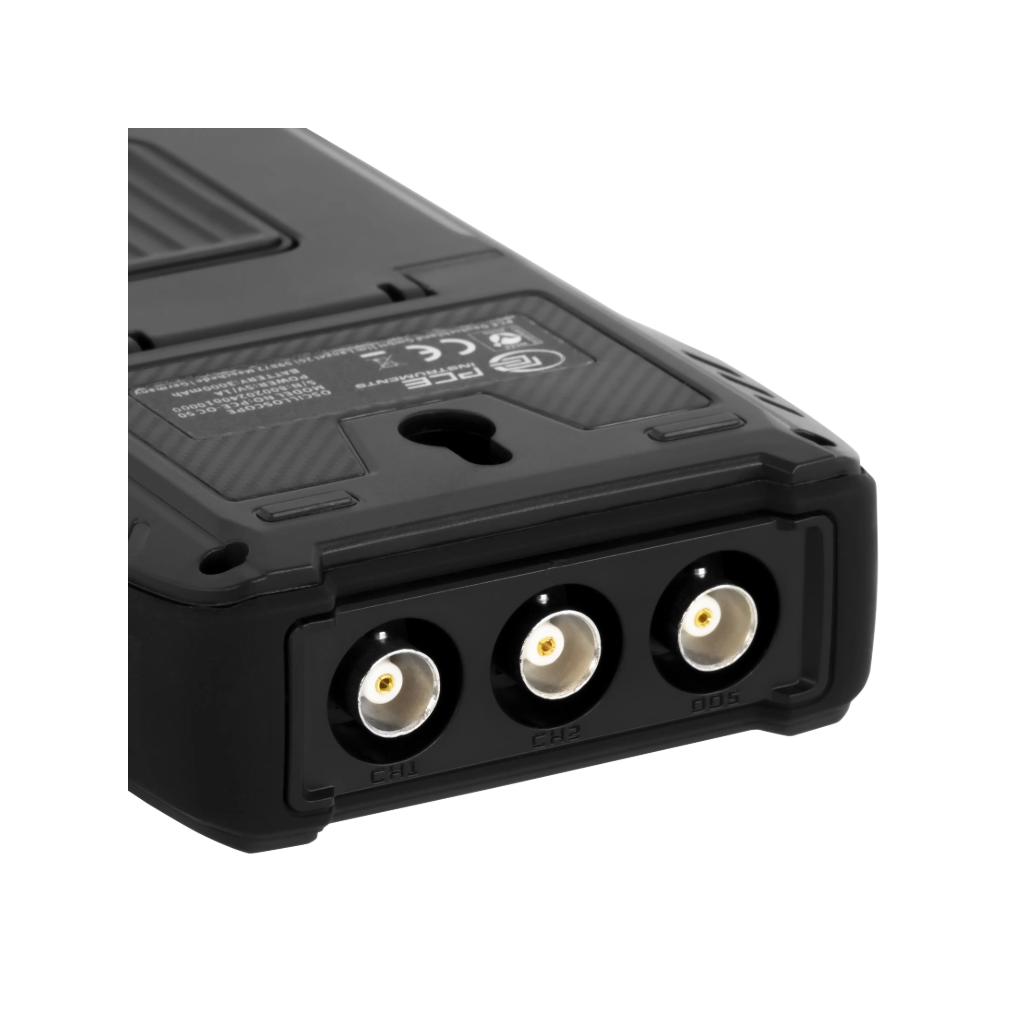

Sąsaja USB-C, BNC
Veikimo laikas 6 val.
Automatinis išsijungimas nuo…iki 5 … 30 min.
Automatinį išsijungimą galima išjungti Taip

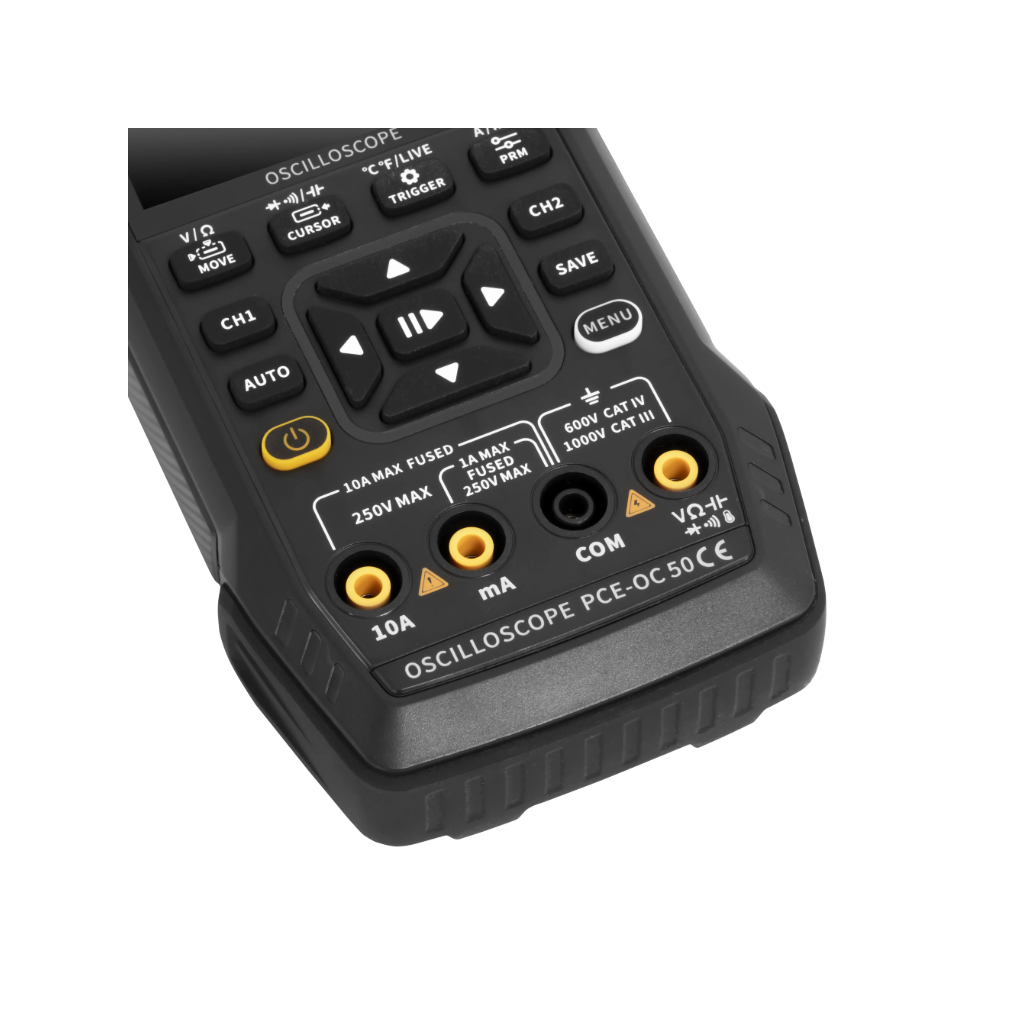

Saugos standartas III kategorijos 1000 V, IV kategorijos 600 V
Saugiklis (-iai) 10 A
Trigerio įvestis Režimai: automatinis, normalus, vienas
Kraštas: kylantis, krintantis
Meniu kalba Anglų (GB), anglų, portugalų, vokiečių, rusų, japonų
Apsaugos klasė (įrenginys) IP20
Maitinimo šaltinis 5 V nuolatinė srovė / 1 A
(Įkraunama) baterija 1 x 3,7 V vidinė ličio jonų polimerų baterija
Talpa 3000 mAh
Veikimo sąlygos 0–50 °C, 0–90 % santykinis oro drėgnumas
Laikymo sąlygos 0–50 °C, 0–90 % santykinis oro drėgnumas
Matmenys (I x P x A) 170 x 90 x 35 mm
Svoris 300 g
