TRMS multimetras su „Bluetooth 4.0“ sąsaja / Matavimo diapazonas 0–1500 V AC/DC /Išplečiamas papildomais lanksčiais srovės replėmis matavimams iki 3000 A AC /
Įjungimo srovės matavimas / VFD funkcija

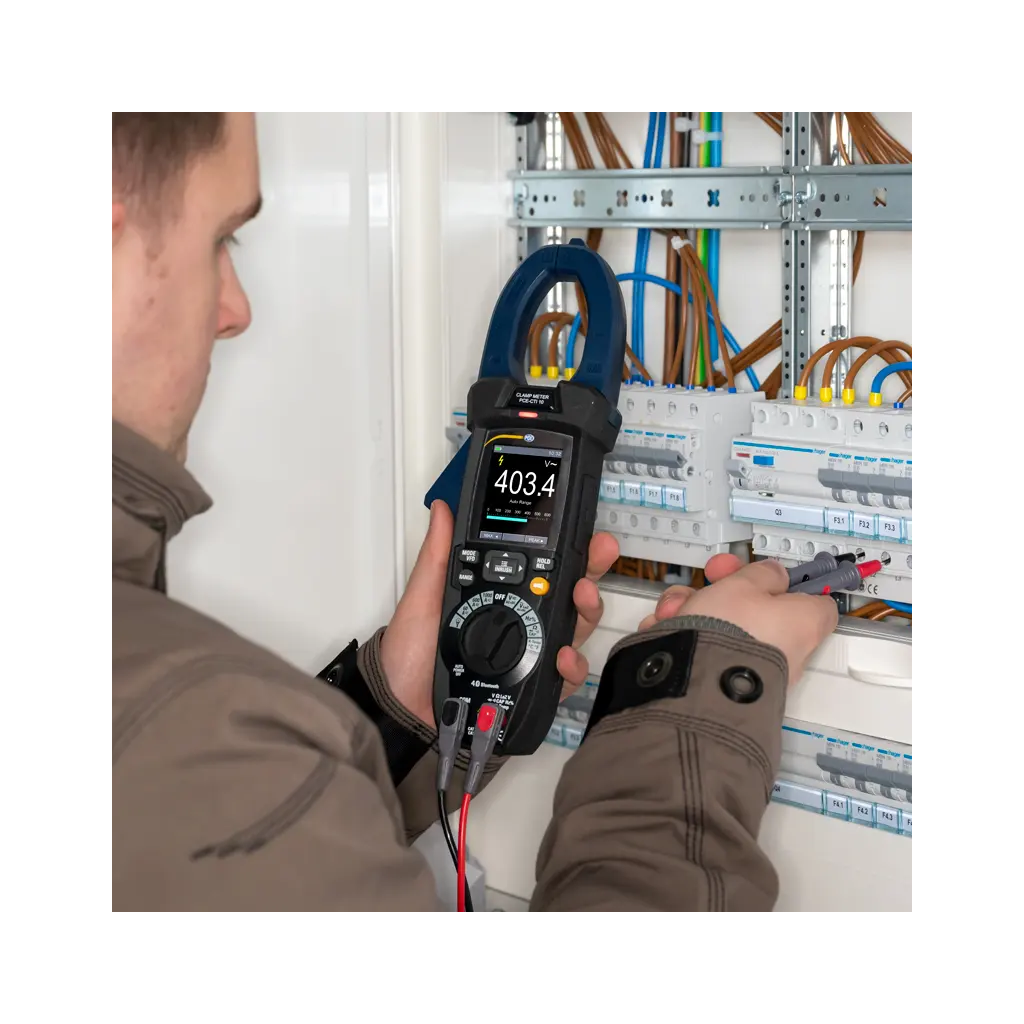

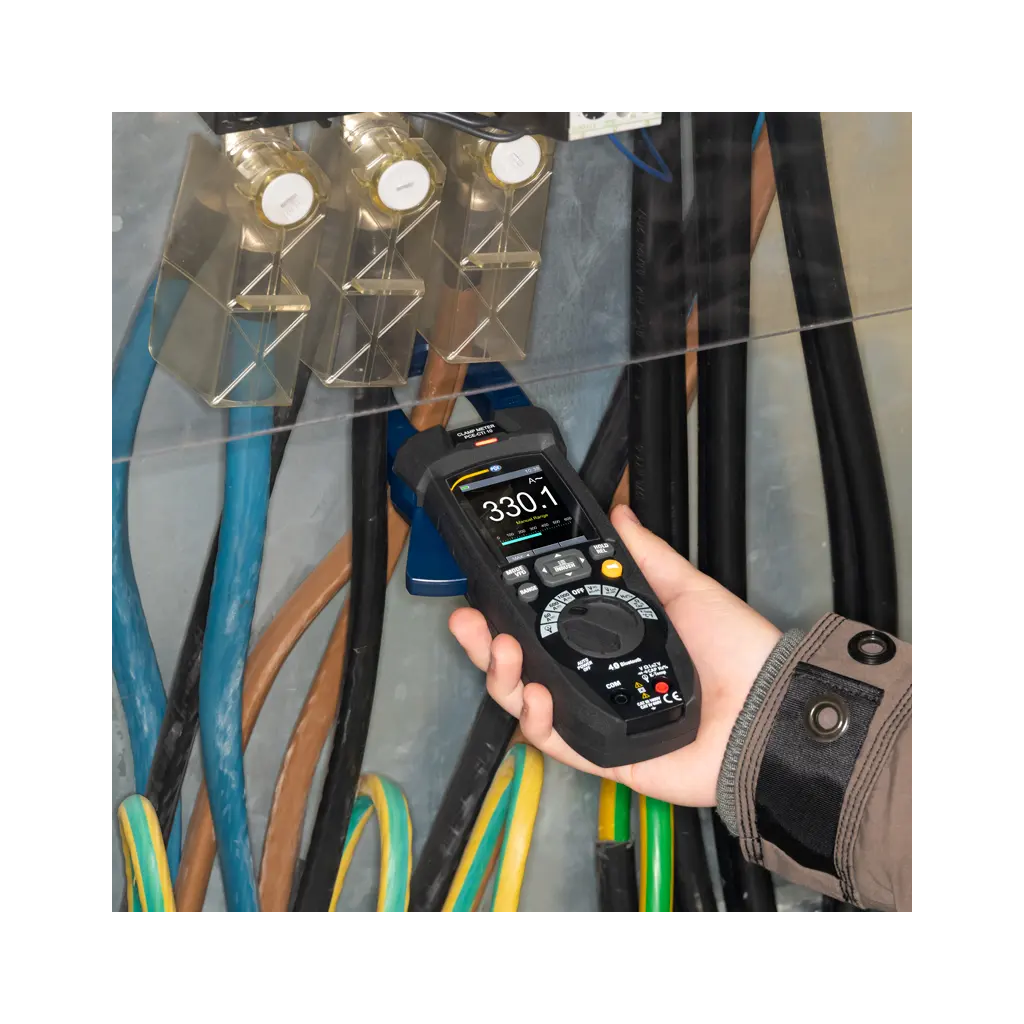

Multimetras / TRMS multimetras yra idealus matavimo prietaisas, skirtas matuoti iki 1500 V AC/DC įtampą ir iki 1000 A AC/DC srovę. Srovės matavimas replėmis yra indukcinis. Tam maitinimo linija įdedama į reples. Tai turi ypatingą pranašumą, nes srovę galima matuoti veikimo metu. Tai reiškia, kad replės naudojamos, pavyzdžiui, fotovoltinės sistemos priežiūros darbams. Fotovoltinės sistemos susideda iš daugelio skirtingų saulės elementų, kurie yra sujungti nuosekliai vienas su kitu. Čia srovės replės gali būti naudojamos atskirų eilių srovėms matuoti, siekiant apriboti galimas paklaidas.
Be įprastų įtampos ir srovės matavimų, multimetras / TRMS multimetras taip pat gali matuoti įjungimo srovę. Įjungimo srovės yra srovės, kurios yra ypač didelės, kai prietaisas įjungiamas. Šios srovės atsiranda, pavyzdžiui, įjungiant vėdinimo sistemų variklius arba įjungiant stadiono apšvietimą. Šis matavimas replėmis yra ypač svarbus nustatant maitinimo linijos ir saugiklių matmenis. Dažnio keitikliai – tai keitikliai, kurie išveda įtampą pirminėje pusėje su pakeistu dažniu ir amplitude antrinėje pusėje. Naudojant replių matuoklį ir VFD matavimo funkciją, matavimus galima atlikti iki 45 Hz … 1 kHz dažnio.

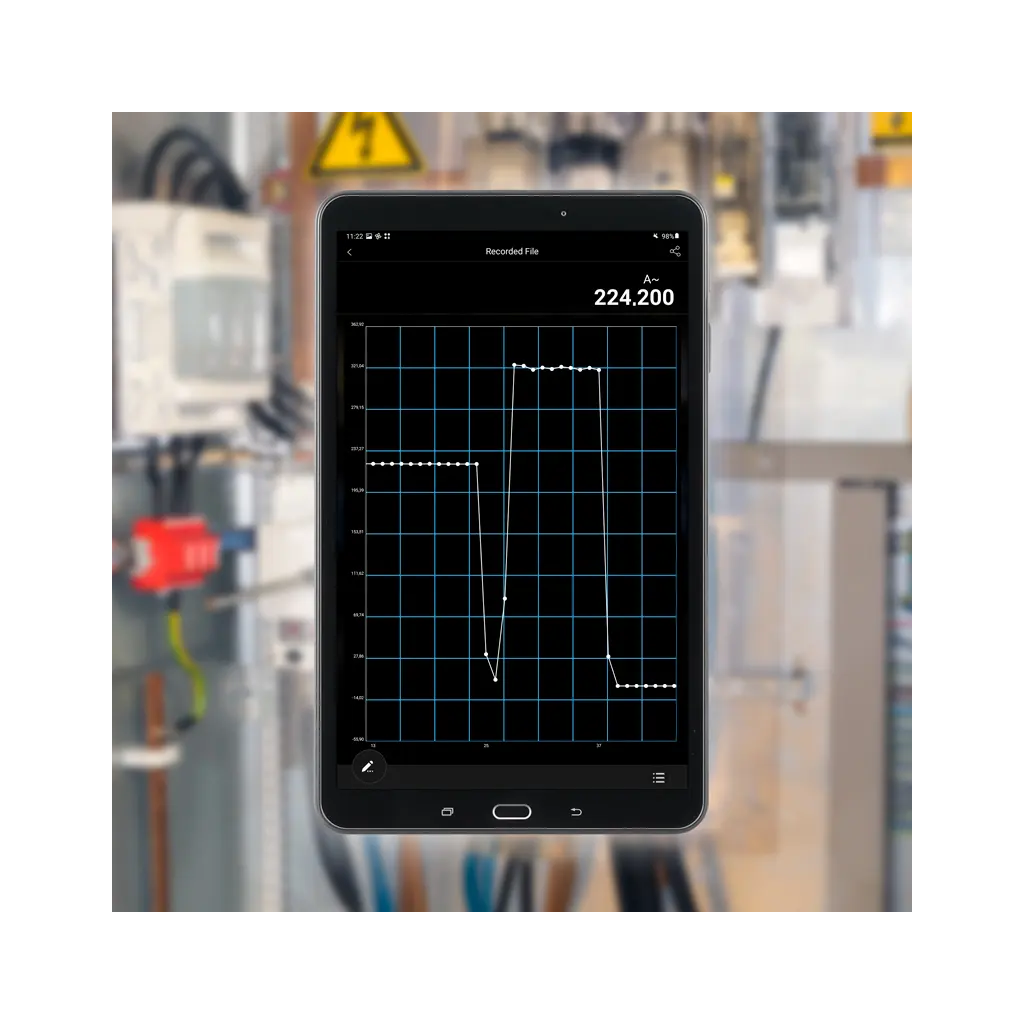

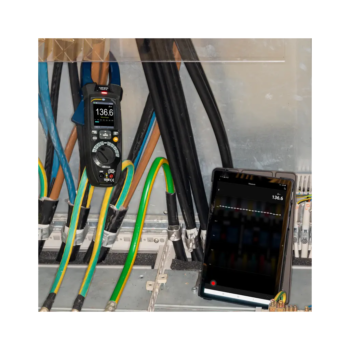

Multimetras / TRMS multimetras taip pat turi „Bluetooth 4.0“ sąsają. Per šią sąsają replėse galima užmegzti ryšį su „Android“ ir „iOS“ įrenginiais. Naudojant nemokamą programėlę „Meterbox Pro“, replių matuoklio išmatuotas vertes galima rodyti ir išsaugoti vėlesnei analizei.
Naudodamas duomenų registravimo funkciją, multimetras / TRMS multimetras gali išsaugoti visas išmatuotas vertes bet kuriuo nustatytu intervalu. Po matavimo vertes galima grafiškai rodyti naudojant reples. Kiekvieną atskirą matavimo tašką taip pat galima nuskaityti atskirai iš replių. Replių atminties talpa yra 16 grupių, o bendra atminties talpa – 100 000 išmatuotų verčių. Naudojant reples, išmatuota vertė išsaugoma su data ir laiku.
Multimetrą / TRMS multimetrą galima išplėsti pasirenkamu srovės replėmis. Papildomas srovės replės prie replių yra lankstus ir todėl gali būti pritaikytas matavimo užduočiai. Su prailgintu repliniu ampermetru galima atlikti iki 3000 A kintamosios srovės matavimus. Lankstus srovės replės prijungiamos prie replių įtampos įėjimo. Srovės replės įtampos vertę paverčia tinkama naudoti srovės verte ir rodo ją ekrane.
– Nemokama programėlė, skirta „Android“ ir „iOS“
– Matavimo diapazonas 0–1500 V AC/DC
– Duomenų registravimas iki 100 000 išmatuotų verčių
– Įjungimo srovės matavimas
– Papildomai su „LowZ
“ įtampos matavimu – 2,36 colio TFT ekranas
– Su įtampos ir temperatūros matavimu
Nuolatinė įtampa
Matavimo diapazonas ±600,0 mV
Rezoliucija 0,1 mV
Tikslumas ±(0,8 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas ±6 000 V
Rezoliucija 0,001 V
Tikslumas ±(0,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas ±60,00 V
Rezoliucija 0,01 V
Tikslumas ±(0,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas ± 600,0 V
Rezoliucija 0,1 V
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas ±1500 V
Rezoliucija 1 V
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Įėjimo varža: >10 MΩ; Apsauga nuo viršįtampio: 1500 V nuolatinės srovės / 1000 V kintamosios srovės rms
Kintamoji įtampa
Matavimo diapazonas 0,000–6,000 V
Rezoliucija 0,001 V
Tikslumas 50 … 60 Hz: ±(1,2 % išmatuotos vertės + 5 skaitmenys)
61 … 1 kHz: ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,00–60,00 V
Rezoliucija 0,01 V
Tikslumas 50 … 60 Hz: ±(1,2 % išmatuotos vertės + 5 skaitmenys)
61 … 1 kHz: ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0–600,0 V
Rezoliucija 0,1 V
Tikslumas 50 … 60 Hz: ±(1,2 % išmatuotos vertės + 5 skaitmenys)
61 … 1 kHz: ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0 … 1500 V
Rezoliucija 1 V
Tikslumas 50 … 60 Hz: ±(1,2 % išmatuotos vertės + 5 skaitmenys)
61 … 1 kHz: ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Tikslumas susijęs su 10–100 % atitinkamo matavimo diapazono
ir sinusinės bangos įėjimo varža: >9 MΩ;
Apsauga nuo viršįtampio: 1000 V DC/AC RMS.
Funkcijos „PEAK“ tikslumas yra: ±10 % išmatuotos vertės. Funkcijos
„PEAK“ atsako laikas yra: 1 ms.
Kintamoji įtampa su maža įėjimo varža (LowZ)
Matavimo diapazonas 0,000–6,000 V
Rezoliucija 0,001 V
Tikslumas ±(3,0 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,00–60,00 V
Rezoliucija 0,01 V
Tikslumas ±(3,0 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,0–300,0 V
Rezoliucija 0,1 V
Tikslumas ±(3,0 % išmatuotos vertės + 40 skaitmenų)
Įėjimo varža: 300 kΩ; Apsauga nuo viršįtampio: 1000 VDC / VAC RMS.
Tikslumas susijęs su 10–100 % atitinkamo matavimo diapazono ir sinusine banga.
Nuolatinė ir kintamoji įtampa (50 … 1 kHz)
Matavimo diapazonas 0,000–6,000 V
Rezoliucija 0,001 V
Tikslumas ±(2,5 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,00–60,00 V
Rezoliucija 0,01 V
Tikslumas ±(2,5 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,0–600,0 V
Rezoliucija 0,1 V
Tikslumas ±(2,5 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0 … 1000 V
Rezoliucija 1 V
Tikslumas ±(2,5 % išmatuotos vertės + 40 skaitmenų)
Įėjimo varža: 300 kΩ; Apsauga nuo viršįtampio: 1000 VDC / VAC RMS
Nuolatinė ir kintamoji įtampa su maža įėjimo varža (LowZ)
Matavimo diapazonas 0,000–6,000 V
Rezoliucija 0,001 V
Tikslumas ±(3,5 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,00–60,00 V
Rezoliucija 0,01 V
Tikslumas ±(3,5 % išmatuotos vertės + 40 skaitmenų)
Matavimo diapazonas 0,0–300,0 V
Rezoliucija 0,1 V
Tikslumas ±(3,5 % išmatuotos vertės + 40 skaitmenų)
Įėjimo varža: 300 kΩ; Apsauga nuo viršįtampio: 1000 VDC / VAC RMS
Nekontaktinis įtampos patikrinimas (NCV)
Aptikimo diapazonas 100 … 1000 AC/DC
Nuolatinė srovė
Matavimo diapazonas ±60,00 A
Rezoliucija 0,01 A
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas ±600,0 A
Rezoliucija 0,1 A
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas ±1000 A
Rezoliucija 1 A
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Apsauga nuo perkrovos: 1000 A AC/DC
Kintamoji srovė (50 … 60 Hz)
Matavimo diapazonas 0,00–60,00 A
Rezoliucija 0,01 A
Tikslumas ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0 … 600,0 A
Rezoliucija 0,1 A
Tikslumas ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0 … 1000 A
Rezoliucija 1 A
Tikslumas ±(2,5 % išmatuotos vertės + 5 skaitmenys)
Apsauga nuo perkrovos: 1000 A AC/DC
Tikslumas susijęs su 10–100 %
atitinkamo matavimo diapazono ir sinusine banga
Įjungimo srovės matavimas yra tik informacinio pobūdžio.
Kintamosios srovės matavimas lanksčiu repliniu matuokliu (50 … 400 Hz)
Matavimo diapazonas 0,00–30,00 A
Rezoliucija 0,01 A
Tikslumas ±(3,0 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0 … 300,0 A
Rezoliucija 0,1 A
Tikslumas ±(3,0 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0 … 3000 A
Rezoliucija 1 A
Tikslumas ±(3,0 % išmatuotos vertės + 5 skaitmenys)
Apsauga nuo perkrovos: 1000 A AC/DC.
Tikslumas susijęs su 10–100 % atitinkamo matavimo diapazono ir sinusine banga.
Varžos ir tęstinumo matavimas
Matavimo diapazonas 0,0 … 600,0 Ω
Rezoliucija 0,1 Ω
Tikslumas ±(1,0 % išmatuotos vertės + 10 skaitmenų)
Matavimo diapazonas 0,000 … 6,000 kΩ
Rezoliucija 0,001 kΩ
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,00–60,00 kΩ
Rezoliucija 0,01 kΩ
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0 … 600,0 kΩ
Rezoliucija 0,1 kΩ
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,000 … 6,000 MΩ
Rezoliucija 0,001 MΩ
Tikslumas ±(0,8 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,00–60,00 MΩ
Rezoliucija 0,01 MΩ
Tikslumas ±(2,5 % išmatuotos vertės + 10 skaitmenų)
Tęstinumo bandymo garsinis signalas esant: <50 Ω
Apsauga nuo viršįtampio: 1000 V AC/DC
Dažnio matavimas
Matavimo diapazonas 0,00–60,00 Hz
Rezoliucija 0,01 Hz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0 … 600,0 Hz
Rezoliucija 0,1 Hz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,000 … 6,000 kHz
Rezoliucija 0,001 kHz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,00–60,00 kHz
Rezoliucija 0,01 kHz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,0 … 600,0 kHz
Rezoliucija 0,1 kHz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Matavimo diapazonas 0,000 … 6,000 MHz
Rezoliucija 0,001 MHz
Tikslumas ±(0,2 % išmatuotos vertės + 5 skaitmenys)
Apsauga nuo viršįtampio: 1000 V AC/DC
Jautrumas:
>2 Vrms, kai darbo ciklas yra nuo 20 iki 80 %, o dažnis <100 kHz
>5 Vrms, kai darbo ciklas yra nuo 20 iki 80 %, o dažnis >100 kHz
Darbo ciklas
Matavimo diapazonas 10,0 … 90,0 %
Rezoliucija 0,1 %
Tikslumas ±(1,2 % išmatuotos vertės + 8 skaitmenys)
Dažnių diapazonas: 40 … 10 kHz; Impulso amplitudė
±5 V, trukmė – nuo 100 µs iki 100 mS
Talpa
Matavimo diapazonas 0,00–60,00 nF
Rezoliucija 0,01 nF
Tikslumas ±(3,0 % išmatuotos vertės + 20 skaitmenų)
Matavimo diapazonas 0,0–600,0 nF
Rezoliucija 0,1 nF
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas 0,000 … 6,000 µF
Rezoliucija 0,001 µF
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas 0,00–60,00 µF
Rezoliucija 0,01 µF
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas 0,0–600,0 nF
Rezoliucija 0,1 nF
Tikslumas ±(3,0 % išmatuotos vertės + 8 skaitmenys)
Matavimo diapazonas 0 … 6000 µF
Rezoliucija 1 µF
Tikslumas ±(3,5 % išmatuotos vertės + 20 skaitmenų)
Matavimo diapazonas 0,00–60,00 mF
Rezoliucija 0,01 mF
Tikslumas tik informaciniais tikslais
Matavimo diapazonas 0,0 … 600,0 mF
Rezoliucija 0,1 mF
Tikslumas tik informaciniais tikslais
Apsauga nuo viršįtampio: 1000 A AC/DC
Temperatūros matavimo termoelementas K tipo (jungtis)
Matavimo diapazonas -40,0 … 600,0 °C
Rezoliucija 0,1 °C
Tikslumas ±(1,5 % išmatuotos vertės + 3 °C)
Matavimo diapazonas 600–1000 °C
Rezoliucija 1 °C
Tikslumas ±(1,5 % išmatuotos vertės + 3 °C)
Matavimo diapazonas -40,0 … 600,0 °F
Rezoliucija 0,1 °F
Tikslumas ±(1,5 % išmatuotos vertės + 5,4 °F)
Matavimo diapazonas 600–1800 °F
Rezoliucija 1 °F
Tikslumas ±(1,5 % išmatuotos vertės + 5,4 °F)
Matavimo diapazonas 245,0 … 600,0 K
Rezoliucija 0,1 K
Tikslumas ±(1,5 % išmatuotos vertės + 3 K)
Matavimo diapazonas 600 … 1273 K
Rezoliucija 1 tūkst.
Tikslumas ±(1,5 % išmatuotos vertės + 3 K)
Apsauga nuo viršįtampio: 1000 A AC/DC
Diodų bandymas
Bandymo srovė <1,5 mA
Maksimali įtampa 3,3 V nuolatinės srovės
Papildomos specifikacijos
Sandėliavimo vieta 16 grupių su bendra saugyklos vieta
100 000 išmatuotų verčių

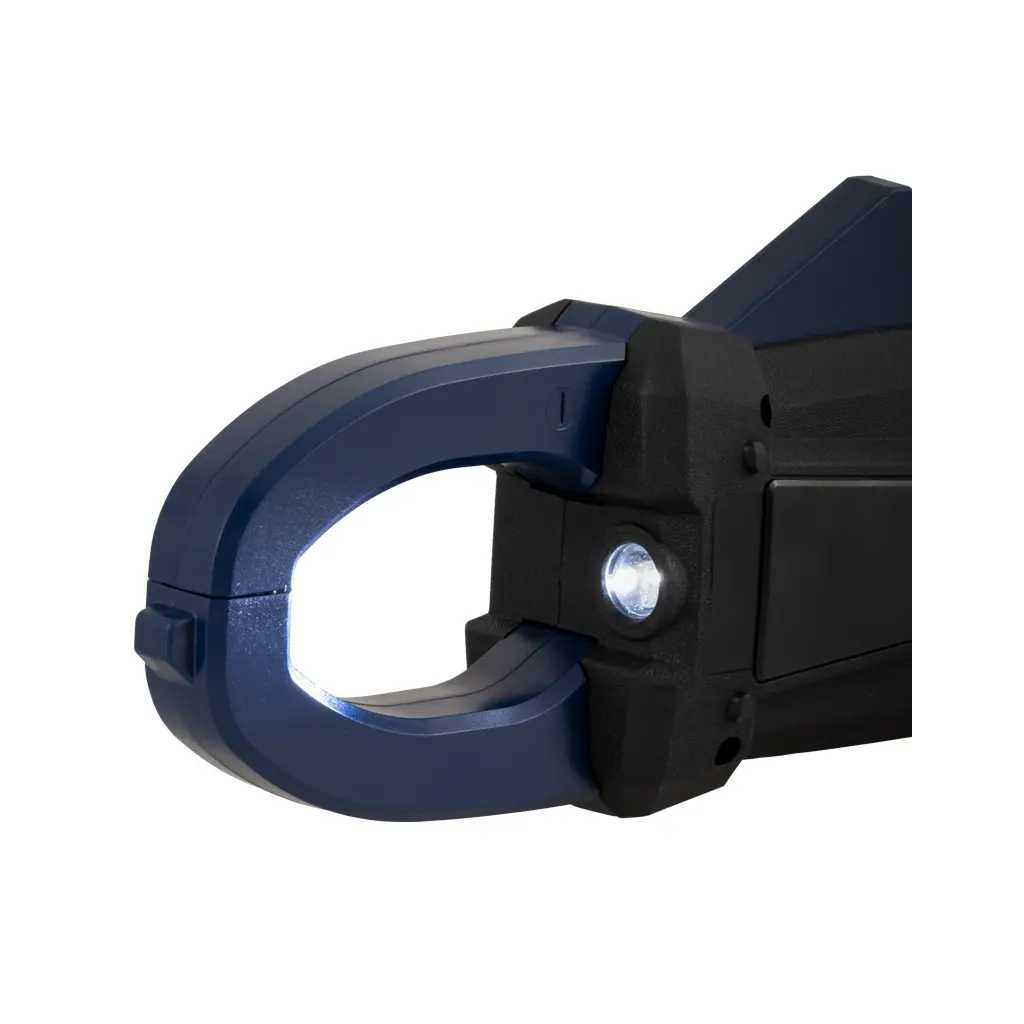

Spaustuko skersmuo horizontaliai 38 mm / 1,49 colio
Vertikalus spaustuko skersmuo 63 mm / 2,48 colio
Spaustuko anga 45 mm / 1,77 colio
Apsaugos klasė IP65
Sąsaja „Bluetooth 4.0“
Taršos laipsnis 2
Izoliacijos kategorijos KAT. IV 600 V, KAT. III 1000 V, KAT. II 1500 V
Maksimalus darbinis aukštis 2000 m / 6562 pėd.
Maitinimo šaltinis baterija 7,4 V, 1200 mAh ličio jonų akumuliatorius
Maitinimo šaltinio įkroviklis Pirminis: 100 … 240 V AC, 50 … 60 Hz
Antrinė įtampa: 12 V nuolatinė srovė, 2 A
Įkroviklis su kištuku Europa, JAV, Anglija, Kinija
Baterijos būsenos ekranas prieinamas
Automatinis išsijungimas išjungtas, 15, 30 arba 60 minučių

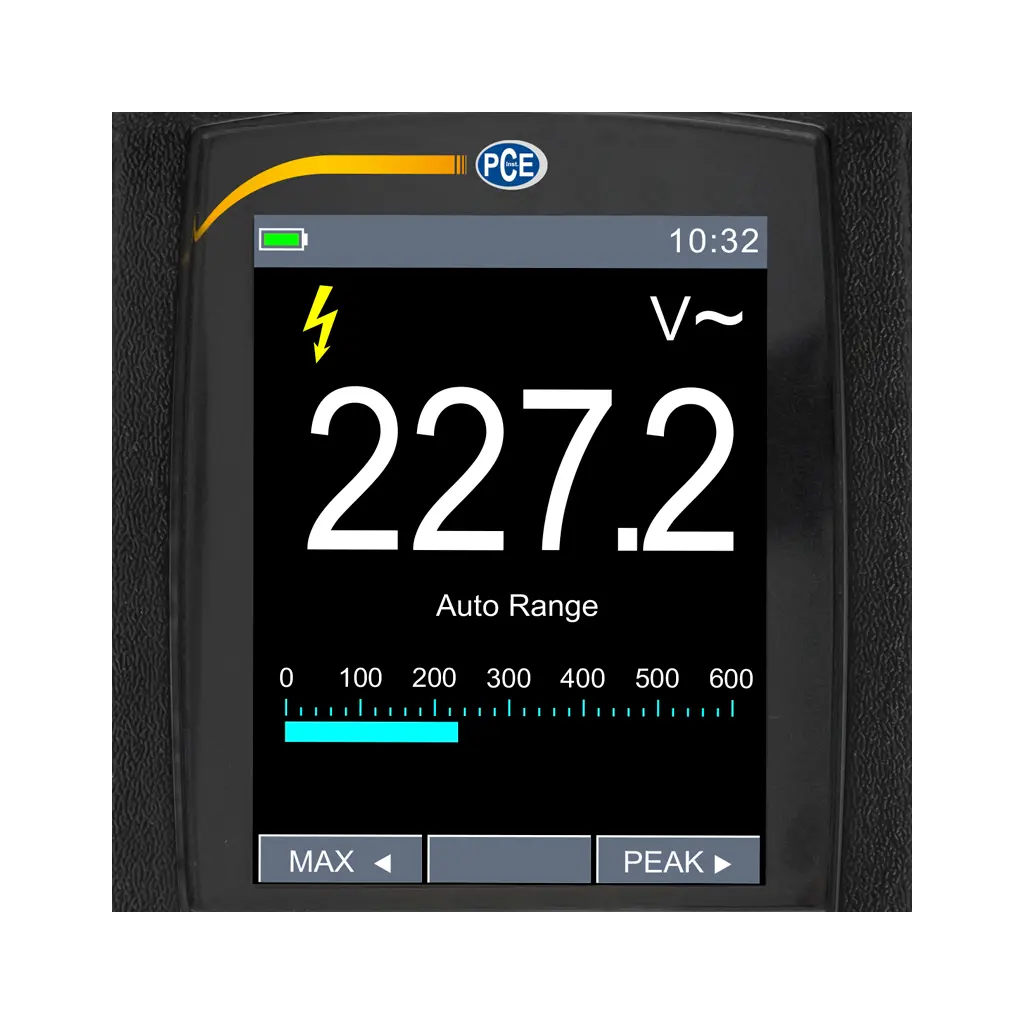

Ekranas 2,36 colio TFT
Rodymo dažnis 3 Hz
Etaloninės sąlygos 18 … 28 °C, 64 … 82 °F; <80 % RH,
nesikondensuojantis
Matmenys 275 x 100 x 45 mm / 10,8 x 3,9 x 1,7 colio
Svoris 481 g / 16,9 uncijos
