Žnyplės / automatinis ir rankinis matavimo diapazono pasirinkimas / NCV ir tiesioginis testas / tikrasis RMS ir LoZ / min, max ir laikymo funkcijos / nulio mygtukas / integruotas LED žibintuvėlis

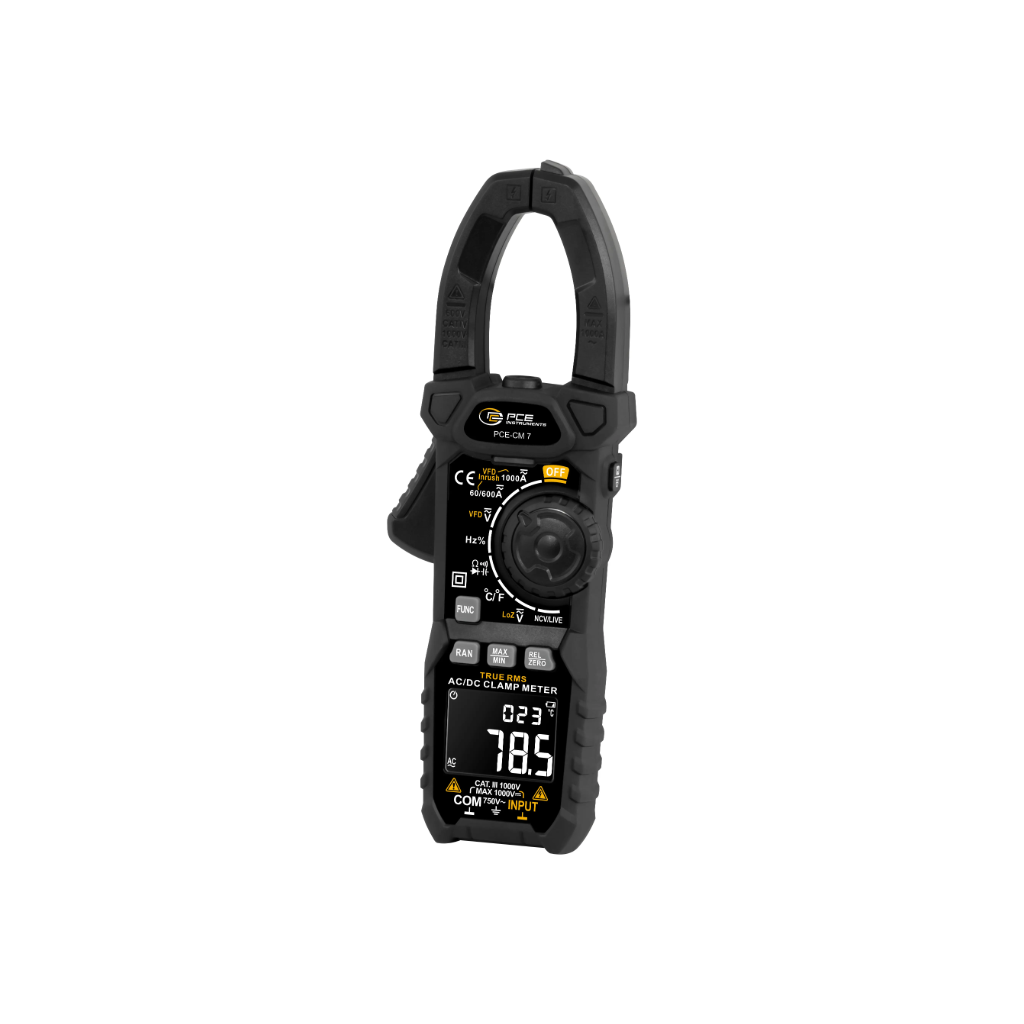

„Clamp Meter“ yra daugiafunkcis matavimo prietaisas, skirtas tiksliam kintamosios ir nuolatinės įtampos, taip pat kintamosios ir nuolatinės srovės matavimui be tiesioginio kontakto su linija. „Clamp Meter“ tinka varžai, temperatūrai, diodams, laidumui, dažniams ir talpai matuoti ir yra ypač naudingas diagnozuojant elektros ir elektronikos komponentus.
Siekiant maksimalaus matavimo tikslumo, „Clamp Meter“ palaiko „True RMS“ nesinusoidinėms bangų formoms ir mažos varžos (LoZ) funkciją, skirtą trukdžiams sumažinti. Bekontaktis įtampos bandymas leidžia patikimai aptikti įtampą kabeliuose ir lizduose.

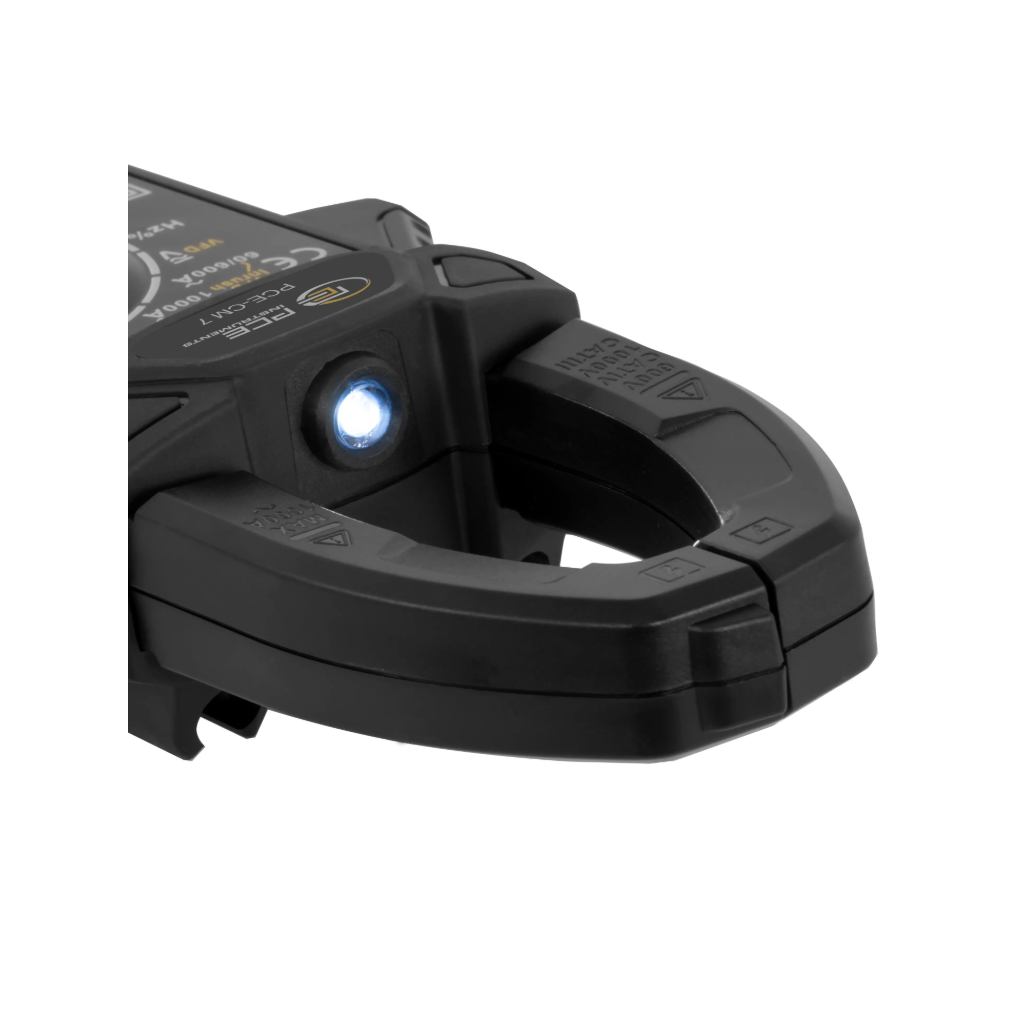

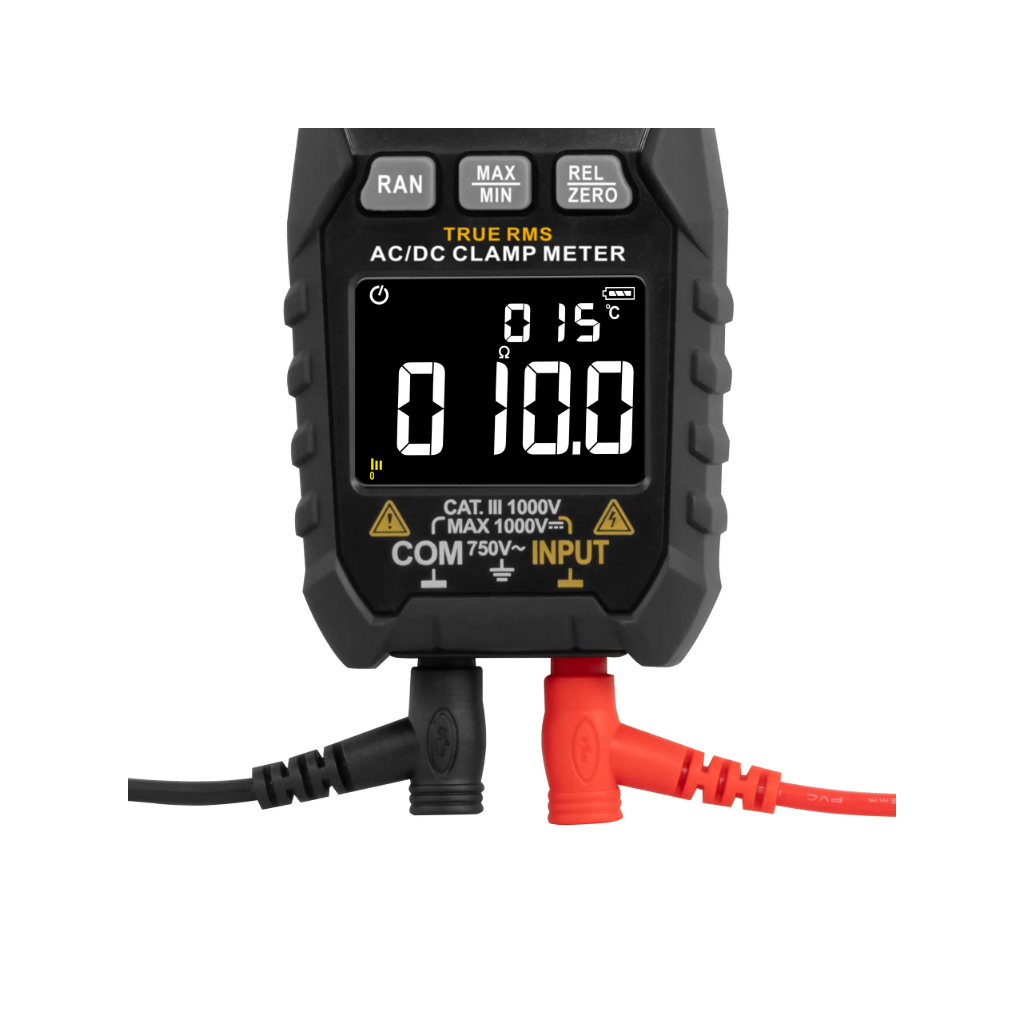

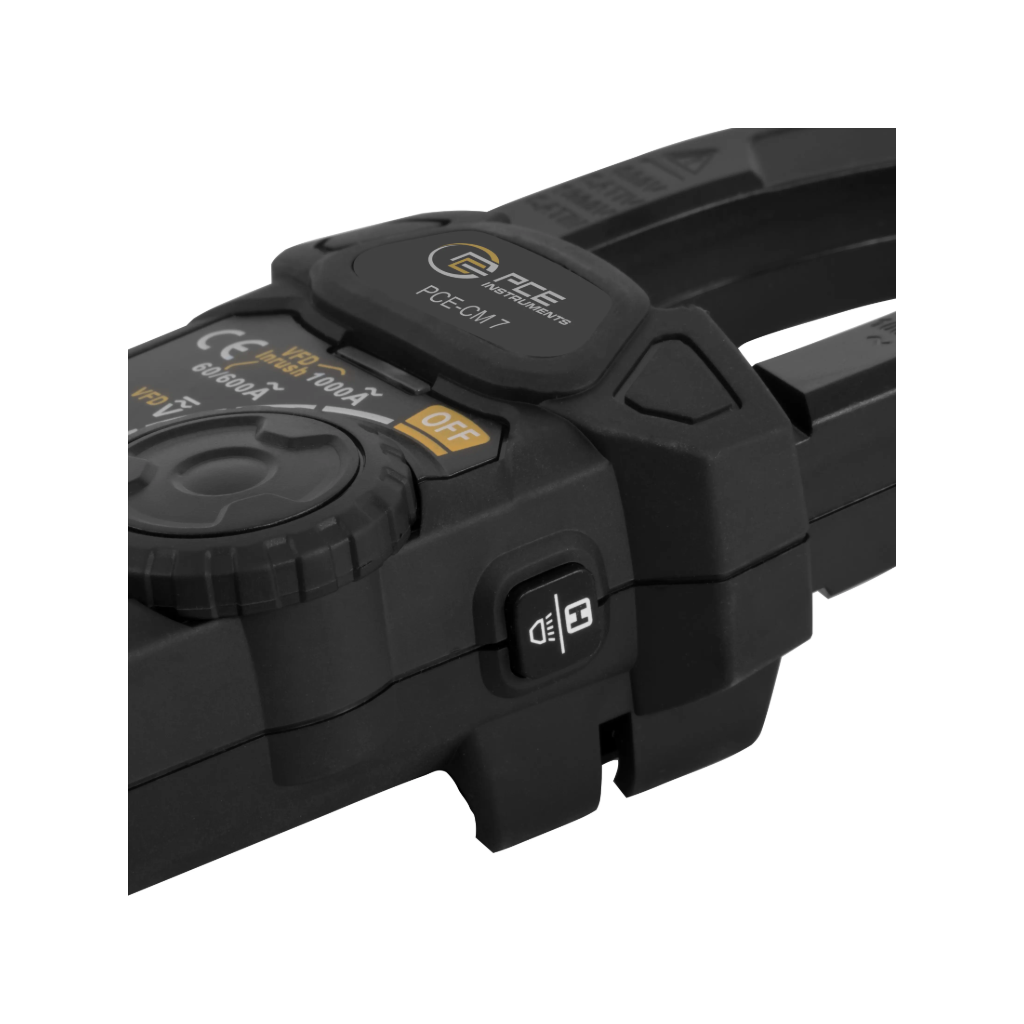

2 colių LCD ekranas užtikrina aiškų įskaitomumą net ir esant prastam apšvietimui, o integruotas LED žibintuvėlis palengvina darbą tamsioje aplinkoje. Prietaisas taip pat siūlo automatinį ir rankinį matavimo diapazono pasirinkimą, todėl jį galima lanksčiai pritaikyti skirtingoms matavimo situacijoms. Prietaisas taip pat turi praktišką nulio mygtuką, kuris leidžia tiksliai išmatuoti mažas sroves, ypač matuojant nuolatinę srovę (DC), ir užtikrina išėjimo vertės nuokrypių kompensavimą. Kitos funkcijos apima apsaugą nuo perkrovos, duomenų laikymą, min., max. ir automatinį išsijungimą po 15 minučių, siekiant taupyti baterijos veikimo laiką. Išjungimo funkciją taip pat galima išjungti ilgesniems matavimams.

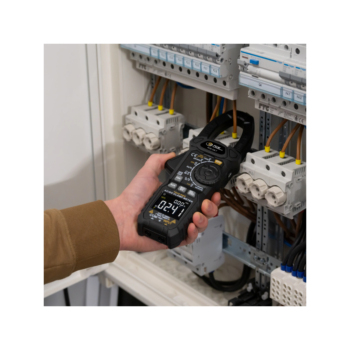

Kompaktiškas ir paprastas naudoti srovės matuoklis idealiai tinka elektros instaliacijai, priežiūros darbams ir automatizavimo technologijoms. Jis leidžia saugiai ir efektyviai atlikti matavimus, dažnai be tiesioginio įsikišimo į grandinę.
– rodymo diapazonas: 6000 skaičių
– matavimo diapazono pasirinkimas: automatinis ir rankinis
– min., max. ir palaikymo funkcija
– 2 colių LCD ekranas
– integruotas LED žibintuvėlis
– automatinis išsijungimas
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 0,1 … 600 mV
Rezoliucija 0,1 mV
Tikslumas ±(0,5 % Rd + 5 skaitmenys)
Perkrova 1000 V
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 600 mV … 6 V
Rezoliucija 0,001 V
Tikslumas ±(0,5 % Rd + 5 skaitmenys)
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 6 … 60 V
Rezoliucija 0,01 V
Tikslumas ±(0,5 % Rd + 5 skaitmenys)
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 60 … 600 V
Rezoliucija 0,1 V
Tikslumas ±(0,5 % Rd + 5 skaitmenys)
Nuolatinė įtampa (DC)
Matavimo diapazonas iki 600 … 1000 V
Rezoliucija 1 V
Tikslumas ±(0,8 % Rd + 5 skaitmenys)
Nuolatinė srovė
Matavimo diapazonas iki 0,1 … 60 A
Rezoliucija 0,01 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys)
Nuolatinė srovė
Matavimo diapazonas iki 60 … 600 A
Rezoliucija 0,01 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys)
Nuolatinė srovė
Matavimo diapazonas iki 600 … 1000 A
Rezoliucija 0,1 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys)
Talpa
Matavimo diapazonas iki 1 … 10 nF
Rezoliucija 0,001 nF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 10 … 100 nF
Rezoliucija 0,001 nF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 100 … 1000 nF
Rezoliucija 0,01 nF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 1000 nF … 10 µF
Rezoliucija 0,1 nF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 10 … 100 µF
Rezoliucija 0,001 µF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 100 … 1000 µF
Rezoliucija 0,01 µF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 1000 µF … 10 mF
Rezoliucija 0,1 µF
Tikslumas ±(4,0 % Rd + 5 skaitmenys)
Talpa
Matavimo diapazonas iki 10 … 100 mF
Rezoliucija 0,001 mF
Tikslumas ±(5,0 % Rd + 10 skaitmenų)
Kintamoji įtampa
Matavimo diapazonas iki 0,1 … 600 mV
Rezoliucija 0,1 mV
Tikslumas ±(0,8 % Rd + 5 skaitmenys)
Perkrova 750 V
Dažnių diapazonas 40 … 1000 Hz
Kintamoji įtampa
Matavimo diapazonas iki 600 mV … 6 V
Rezoliucija 0,1 mV
Tikslumas ±(0,8 % Rd + 5 skaitmenys)
Dažnių diapazonas 40 … 1000 Hz
Kintamoji įtampa
Matavimo diapazonas iki 6 … 60 V
Rezoliucija 0,001 V
Tikslumas ±(0,8 % Rd + 5 skaitmenys)
Dažnių diapazonas 40 … 1000 Hz
Kintamoji įtampa
Matavimo diapazonas iki 60 … 600 V
Rezoliucija 0,01 V
Tikslumas ±(0,8 % Rd + 5 skaitmenys)
Dažnių diapazonas 40 … 1000 Hz
Kintamoji įtampa
Matavimo diapazonas iki 600 … 750 V
Rezoliucija 0,1 V
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Dažnių diapazonas 40 … 1000 Hz
Kintamoji srovė AC
Matavimo diapazonas iki 0,1 … 60 A
Rezoliucija 0,01 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys) / VFD: ±(5,0 % Rd + 10 skaitmenų) / ĮSIBĖGIMO SRAUTAS: ±(5,0 % Rd + 10 skaitmenų)
Dažnių diapazonas 40 … 400 Hz
Kintamoji srovė AC
Matavimo diapazonas iki 60 … 600 A
Rezoliucija 0,1 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys) / VFD: ±(5,0 % Rd + 10 skaitmenų) / ĮSIBĖGIMO SRAUTAS: ±(5,0 % Rd + 10 skaitmenų)
Dažnių diapazonas 40 … 400 Hz
Kintamoji srovė AC
Matavimo diapazonas iki 600 … 1000 A
Rezoliucija 1 A
Tikslumas ±(2,5 % Rd + 8 skaitmenys) / VFD: ±(5,0 % Rd + 10 skaitmenų) / ĮSIBĖGIMO SRAUTAS: ±(5,0 % Rd + 10 skaitmenų)
Dažnių diapazonas 40 … 60 Hz
Pasipriešinimas
Matavimo diapazonas iki 0,1 … 600 Ω
Rezoliucija 1 Ω
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Pasipriešinimas
Matavimo diapazonas iki 600 Ω … 6 kΩ
Rezoliucija 1 Ω
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Pasipriešinimas
Matavimo diapazonas iki 6 … 60 kΩ
Rezoliucija 0,001 kΩ
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Pasipriešinimas
Matavimo diapazonas iki 60 … 600 kΩ
Rezoliucija 0,01 kΩ
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Pasipriešinimas
Matavimo diapazonas iki 600 kΩ … 6 MΩ
Rezoliucija 0,1 kΩ
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Pasipriešinimas
Matavimo diapazonas iki 6 … 60 MΩ
Rezoliucija 0,001 M Ω
Tikslumas ±(1,0 % Rd + 5 skaitmenys)
Dažnis
Matavimo diapazonas iki 0 … 10 Hz
Rezoliucija 0,001 Hz
Tikslumas ±(1,0 % nuo Rd + 3 skaitmenys)
Dažnis
Matavimo diapazonas iki 10 … 100 Hz
Rezoliucija 0,001 Hz
Tikslumas ±(1,0 % nuo Rd + 3 skaitmenys)
Dažnis
Matavimo diapazonas iki 100 … 1000 Hz
Rezoliucija 0,01 Hz
Tikslumas ±(1,0 % nuo Rd + 3 skaitmenys)
Dažnis
Matavimo diapazonas iki 1000 Hz … 10 kHz
Rezoliucija 0,1 Hz
Tikslumas ±(1,0 % nuo Rd + 3 skaitmenys)
Dažnis
Matavimo diapazonas iki 10 … 100 kHz
Rezoliucija 0,001 kHz
Tikslumas ±(1,0 % nuo Rd + 3 skaitmenys)
Dažnis
Matavimo diapazonas iki 100 … 1000 kHz
Rezoliucija 0,01 kHz
Tikslumas ±(1,0 % t. Mw. +3 skaitmenys)
Dažnis
Matavimo diapazonas iki 1000 kHz … 10 MHz
Rezoliucija 0,1 kHz
Tikslumas ±(3,0 % t. Mw. +3 skaitmenys)
Temperatūra
Matavimo diapazonas iki -20 … 0 °C
Rezoliucija 0,1 °C
Tikslumas ±3 °C
Temperatūra
Matavimo diapazonas iki 0–400 °C
Rezoliucija 0,1 °C
Tikslumas ±1,0 % arba ±2 °C
Temperatūra
Matavimo diapazonas iki 400–1000 °C
Rezoliucija 0,1 °C
Tikslumas ±2,0 %
Temperatūra
Matavimo diapazonas iki -4 … +32 °F
Rezoliucija 1 °F
Tikslumas ±6 °F
Temperatūra
Matavimo diapazonas iki 32 … 752 °F
Rezoliucija 1 °F
Tikslumas ±1,0 % arba ±4 °F
Temperatūra
Matavimo diapazonas iki 752 … 1832 °F
Rezoliucija 1 °F
Tikslumas ±2,0 %
Bendrieji techniniai duomenys
Matavimo funkcijos MIN, MAKS, LAIKYTI
Ekrano tipas LCD
Ekrano dydis 2 colių
Standartas(-ai) IEC61010-1, IEC 61010-2-032, IEC 61010-2-033

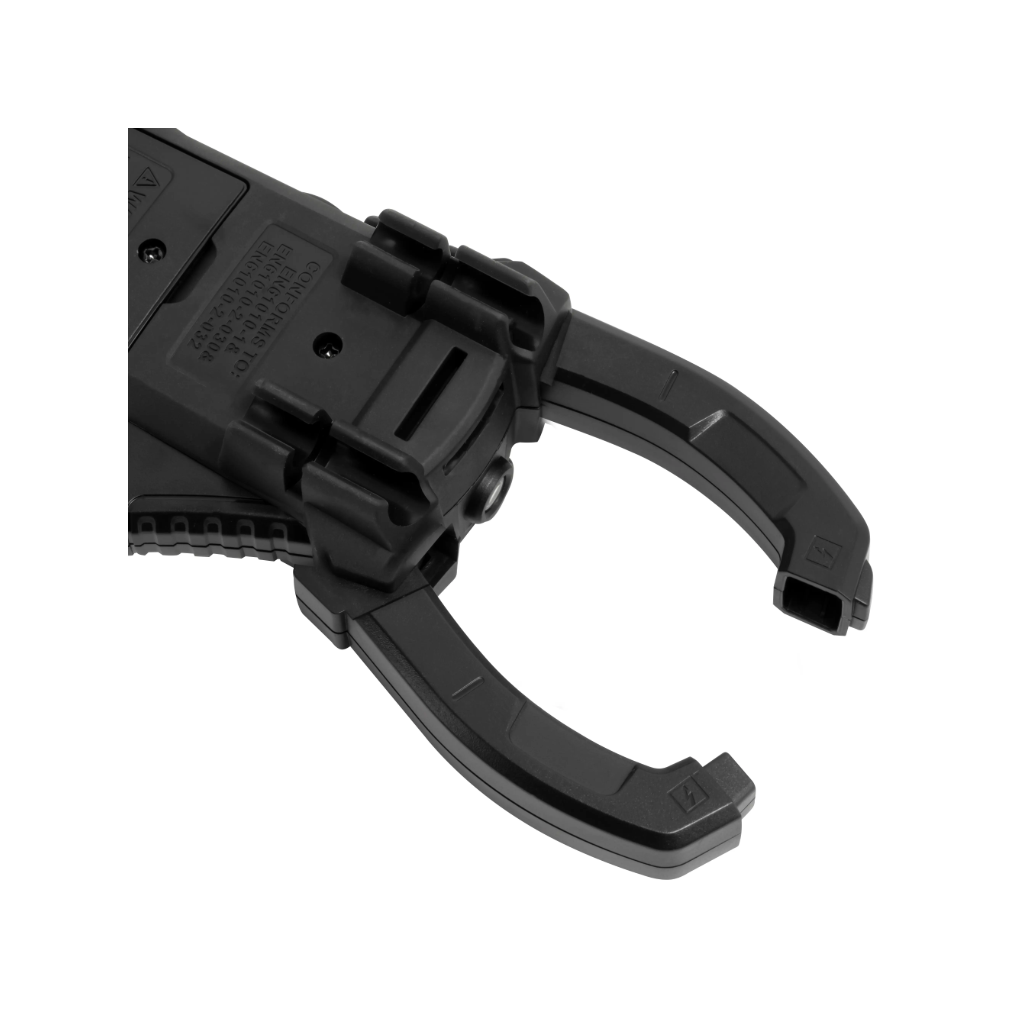

Maksimalus kabelio skersmuo 35 mm
Automatinis išsijungimas 15 min.
Automatinį išsijungimą galima išjungti Taip
Saugos standartas III kategorijos 1000 V, IV kategorijos 600 V
Maksimali įėjimo varža 10 MΩ
Matavimo diapazono pasirinkimas Automatinis, mechaninis
Diodų bandymas Bandymo srovė: apie 1,5 mA
Bandymo įtampa: apie 1 V
Apsauga nuo perkrovos: 250 V
Rodymo diapazonas 6000 skaičių
Apsaugos klasė (įrenginys) IP20
(Įkraunama) baterija 3 x 1,5 V AAA baterijos, šarminės-mangano
Talpa 1200 mAh
Veikimo sąlygos 0–40 °C, 0–80 % santykinis oro drėgnumas
Laikymo sąlygos -10 … 60 °C , 0 … 70 % RH
Matmenys (I x P x A) 240 x 85 x 45 mm
Svoris 327 g
