Diržo įtempimo matuoklis yra optiškai matuojantis priežiūros įrankis, skirtas diržo įtempimo jėgai nustatyti. Šį diržo įtempimo matuoklį sudaro ekranas ir jutiklio galvutė, pritvirtinta ant pusiau lankstaus žąsies kaklo. Žąsies kaklo privalumas yra tas, kad jutiklio galvutę galima lanksčiai išdėstyti. Dėl žąsies kaklo mobilumo jutiklis gali išmatuoti gijos jėgą net sunkiai pasiekiamose vietose. Diržo įtempimo matavimo prietaisas matuoja diržo įtempimą (niutonais) ir diržo dažnį (Hz) nejudančioje būsenoje.
Pakanka nedidelio impulso ant diržo, kad diržas vibruotų. Diržo įtempimo matuoklis su jutikliu matuoja tokiu būdu sukurtą natūralų diržo dažnį ir vizualizuoja jį ekrane. Diržo įtempimo matuoklis gali tiesiogiai nustatyti tikrąjį diržo įtempimą (niutonų / svarų jėga) pagal diržo dažnį kartu su pasirinktinai įvestu diržo ilgiu ir diržo mase. Tačiau norint atlikti matavimus tiesiogiai su diržo įtempimo matavimo prietaisu, šių duomenų įvesti nebūtina. Prietaiso matavimo vienetus galima perjungti tarp N (SI vienetas) ir svaro jėgos (JAV vienetas).

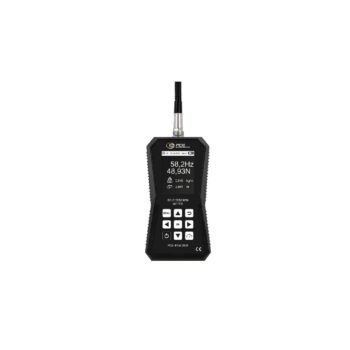

Rodmenys visada rodomi kaip diržo dažnis Hz diržo įtempimo matavimo prietaiso ekrane. Intuityvus grafinis meniu vizualizuojamas didelio kontrasto diržo įtempimo matavimo prietaiso ekrane šešiomis skirtingomis kalbomis. Diržo įtempimo matavimo prietaiso atmintyje gali būti saugoma iki 750 duomenų įrašų. Diržo įtempimo matavimo prietaisas pristatomas visiškai paruoštas naudoti. Į pristatymą įeina rankinis prietaisas, standartinis jutiklis su žąsies kakleliu, magnetinis laikiklis, baterijos ir naudojimo instrukcija. Siekiant padidinti lankstumą matavimo metu, prie diržo įtempimo matuoklio pasirinktinai galimi šie elementai: išorinė jutiklio galvutė su spiraliniu kabeliu, įrenginio kietas dėklas, dažnio plaktukas ir trikojis.
Diržo įtempimo matavimo prietaisas gali išmatuoti paskirstymo diržų, rumbuotų diržų ir trapecinių diržų įtempimą. Diržo įtempimas yra svarbus diržų pavarų priežiūros, montavimo, nustatymo ir remonto parametras. Diržo įtempimas turi būti reguliariai kontroliuojamas per visą veikimo laiką ir prireikus reguliuojamas, kad būtų užtikrintas maksimalus visų mašinos komponentų, esančių diržo pakraščiuose, tarnavimo laikas. Labai svarbu, kad išankstinės apkrovos jėga būtų parinkta pagal perduodamas jėgas.
Iš esmės čia taikoma, kuo didesnės perduodamos jėgos ir kuo didesnis diržo greitis eksploatacijos metu, tuo didesnes išankstinės apkrovos jėgas reikia pasirinkti. Tuo pačiu metu būtina užtikrinti, kad diržo įtempimas nebūtų nustatytas per aukštai, nes priešingu atveju gali būti paveikti diržų pavarų guoliai, o kartu didėja diržo susidėvėjimas, dėl kurio gali įtrūkti diržas. Tuo pačiu metu per mažas diržo įtempimas taip pat gali sukelti žalą, kai, pavyzdžiui, iškrenta dantys arba slysta diržas. Dėl to svarbu diržo įtempimą arba išankstinės apkrovos jėgą nustatyti diržo įtempimo matavimo prietaisu. Tai gali padėti žymiai sumažinti išlaidas, atsirandančias dėl neplanuoto sustojimo ir prastovų, atsiradusių dėl guolio pažeidimo arba sugedusių diržų. Todėl diržo įtempimo matavimo prietaisas yra tinkamas naudoti pramoninės gamybos, variklių technologijos, žingsninių variklių, mašinų ir įrankių konstrukcijoje, taip pat techninės priežiūros ir remonto srityse.
KODĖL VERTA IŠMATUOTI DIRŽO ĮTEMPIMO JĖGĄ?
Diržo įtempimo matavimas visada būtinas, kai mašinos ir sistemos turi būti optimaliai prižiūrimos. Diržinė pavara pasiekia maksimalų eksploatavimo laiką tik tada, kai ji yra suprojektuota ir pritaikyta naudoti. Tai reiškia, kad diržas turi būti optimaliai įtemptas pagal konkrečią paskirtį, o skriemuliai – tiksliai išlyginti. Diržo įtempimo matavimo prietaiso pagalba galima tiksliai nustatyti gijos jėgą, kai diržas stovi nejudančioje būsenoje.
– Pavaros diržo virpesių dažnio matavimas
– Intuityvus valdymas
– Įtempimo jėgos apskaičiavimas
– Diržo įtempimo rodymas N
– 6 meniu kalbomis
– 750 išmatuotų verčių atmintis

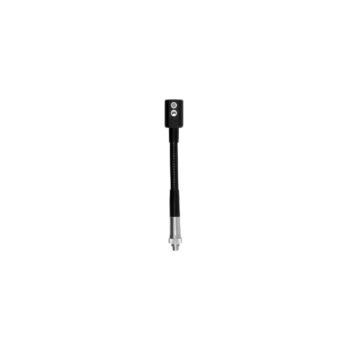

– Jutiklis ant žąsies kaklo
– Diržo ilgio ir diržo masės įvestis
Komplekto sudėtis: Diržo įtempimo matuoklis PCE BTM 2000A, 1 x standartinė jutiklio galvutė, 3 x 1,5 V AA baterija, 1 x naudojimo instrukcija, 1 x nešiojimo krepšys
