Jėgos matuoklis PCE DFG N 50K

Produkto kodas: PCE DFG N 50K Kategorijos: , Žymos: , ,

Jėgos matuoklis PCE DFG N 50K matuoja tempimo jėgas ir gniuždymo jėgas labai didele skiriamąja geba. Pavyzdžiui, tempimo jėga ar gniuždymo jėga dažnai reikalinga bandymų laboratorijose. Jėgos matuoklis tiekiamas su išorine matavimo cele. Matavimo celė yra sujungta su jėgos matavimo įtaisu apytiksliai 6 m ilgio jutiklio laidu. Jėgos matavimo elementas turi M20 sriegio tvirtinimą, kad priimtų tempimo ar gniuždymo jėgas.

Jėgos matavimo prietaiso mėginių ėmimo dažnis yra iki 1600 Hz. Nuskaitytos išmatuotos vertės rodomos kaip momentinės vertės, taip pat grafinėje matavimo kreivėje jėgos matavimo įtaise. Matavimai gali būti saugomi vidinėje atmintyje arba perduodami kaip tiesioginiai matavimai per USB sąsają su programine įranga, įtraukta į pristatymo sritį, ne didesne kaip 800 Hz. Jėgos matavimo įtaisas turi grafinį skystųjų kristalų ekraną, kuris matuojamas vertes rodo skaitmeniškai ir grafiškai. Be to, jėgos matavimo prietaisas yra apsaugotas pagal IP54, todėl jį taip pat galima naudoti atšiaurioje pramoninėje aplinkoje. Prietaisas suteikia galimybę išsaugoti dvi ribines vertes, kurios nuolat lyginamos su dabartine verte. Viršijus šias ribines vertes arba jų nepasiekus, jėgos matavimo prietaiso ekrane pasirodo signalas ir reakcija per išorines sąsajas, pvz., tai gali būti naudojama bandymo mašinai valdyti.



Prietaiso privalumai

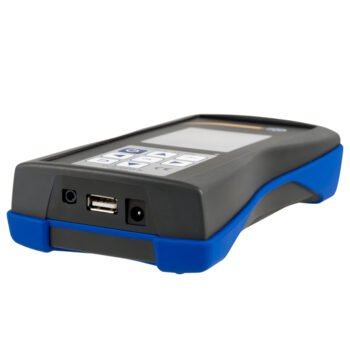

USB sąsaja
Grafinis ekranas
Greitas atsako laikas
Kompiuterio programinė įranga
Atmintis 100 matavimų

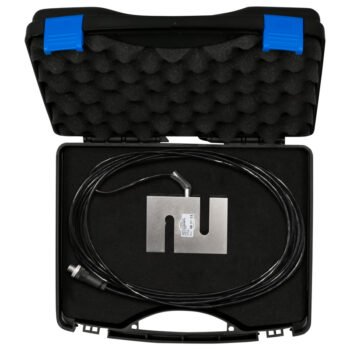

Komplekto sudėtis: jėgos matuoklis PCE DFG N 50K, krovimo celė (priklauso nuo modelio), USB laidas, įkroviklis, kompiuterio programinė įranga, vartotojo vadovas.

Matavimo diapazonas 0 … 50 kN / 5000 kg / 5 t
Rezoliucija 0,005 kN / 5 N
Tikslumas ± 0,2% matavimo diapazono
Matavimo vienetai kN, t, klb, MPa

Ekranas 2,8 „TFT grafinis ekranas
Signalizacijos režimai Viduje, išorėje, įtrūkimai / perkrovos, išjungimas
Mėginių ėmimo dažnis 6 … 1600 Hz
Atmintis 100 matavimų
Maitinimo šaltinis NiMh akumuliatorius, 6 V / 1600 mAh
Baterijos veikimo laikas apytiksliai 10 valandų
Maitinimo / įkrovimo adapteris 12 V / 1 A

Sąsaja: USB
Perjungimo išvestis: 12 V / 50 mA
Apsaugos klasės ragelis IP 54
Apsaugos klasės apkrovos elementas IP 67
Eksploatavimo ir laikymo sąlygos -10 … 50 ° C; 5 … 95% rh nekondensuojasi
Krovos elemento matmenys Ilgis 76,2 mm / aukštis 101,6 mm / plotis 27,2 mm / M20 x 1,5 sriegis / 2800 g
Kabelio ilgis, apkrovos elementas 6 m
Prietaiso matmenys 200 x 97 x 42 mm
Prietaiso svoris 540 g
