Ultragarsinio srauto matuoklio matavimo diapazonas yra ±32 m/s. Ultragarsinis srauto matuoklis, kurio tikslumas yra ±1,5 % fs, kai vamzdžio skersmuo DN ≥50, ±3,5 % fs, kai vamzdžio skersmuo DN <50, ir atkuriamumas ±0,5 % fs, ultragarsinis srauto matuoklis yra ypač tikslus matavimo prietaisas. Ultragarsinio srauto matuoklio jutikliams montuoti yra pagalbinė montavimo priemonė. Diegimo pagalba grafiškai parodo ultragarsinio srauto matuoklio signalo kokybę. Be to, grafiškai rodoma, ar ultragarsinio srauto matuoklio jutikliai yra tinkamu atstumu vienas nuo kito. Norint atlikti srauto matavimus ultragarsiniu srauto matuokliu, įvedus vamzdžio ir terpės specifikacijas rodomas srauto greitis, tūrio srautas ir tūris. Ultragarsinis srauto matuoklis rodo išmatuotas vertes įvairiais vienetais.
Matavimo metu išmatuotas vertes galima įrašyti naudojant ultragarsinio srauto matuoklio duomenų registravimo funkciją. Ultragarsinio srauto matuoklio paleidimo ir sustabdymo sąlygas bei laikymo intervalą galima nustatyti nuo 1 sekundės iki 12 valandų. Ultragarsinio srauto matuoklio atminties taške yra visos išmatuotos vertės vieną kartą. Išmatuotos vertės saugomos 32 GB vidinėje ultragarsinio srauto matuoklio atmintyje. Ultragarsiniame srauto matuoklyje galima išsaugoti 10 milijonų matavimo taškų.
Naudojant papildomą programinę įrangą, įrašytas išmatuotas vertes galima nuskaityti iš ultragarsinio srauto matuoklio. Analizei ultragarsinio srauto matuoklio išmatuotos vertės gali būti rodomos lentelės ir grafine forma. Norint toliau apdoroti išmatuotas ultragarsinio srauto matuoklio vertes, jas galima eksportuoti .csv failo formatu. Arba PDF ataskaitą galima sukurti naudojant programinę įrangą. Norint supaprastinti veikimą, ultragarsinį srauto matuoklį galima nustatyti naudojant programinę įrangą. Naudojant programinę įrangą taip pat galimas ultragarsinio srauto matuoklio išmatuotų verčių vaizdas.
Norint nustatyti šilumos kiekį ultragarsiniu srauto matuokliu, reikalingos dvi papildomos termoporos. Juos galima įsigyti su PCE-TDS 200+. Dvi ultragarsinio srauto matuoklio termoporos yra prijungtos prie vamzdžių sistemos srauto ir grąžinimo. Remiantis temperatūros skirtumu ir išmatuotu srautu, ultragarsinis srauto matuoklis gali nustatyti šilumos kiekį. Jei reikia, ultragarsinis srauto matuoklis gali apskaičiuoti ir vienu metu matuojant parodyti šilumos vieneto išlaidas. Taigi ultragarsinis srauto matuoklis naudojamas, pavyzdžiui, apžiūrint šildymo sistemas.
Ultragarsinio srauto matuoklio LC spalvotas ekranas yra 2,8″ dydžio, todėl yra lengvai skaitomas. Pasirinktinai ultragarsinis srauto matuoklis gali būti komplektuojamas su ISO arba DAkkS kalibravimo sertifikatu.
PCE-TDS 200 ML jutiklis
Vidutinė jutiklių pora vamzdžių diametrams DN 50 … 700 / 57 … 720 mm. Tinka srauto matavimui ant vidutinio dydžio vamzdžių. Ultragarsinio srauto matuoklio jutikliai gali būti pritvirtinti prie juodųjų vamzdžių su įmontuotais magnetais. Arba jutikliai gali būti pritvirtinti prie vamzdžio nuimamais kabelių raiščiais. Atsparumas temperatūrai yra nuo -30 … 160 °C.
PCE-TDS 200 L jutiklis
Didelė jutiklių pora vamzdžių diametrams DN 300 … 6000. 6000. Todėl ši jutiklių pora tinka ypač dideliems vamzdžiams. Jutikliai gali būti pritvirtinti prie ultragarsinio srauto matuoklio nuimamais kabelių raiščiais. Dėl įmontuotų magnetų jutikliai gali būti tvirtinami prie vamzdžių su juoduoju metalu. Jutiklių matmenys yra 91 x 52 x 44 mm.
– Matavimo diapazonas ±32 m/s
– USB-C sąsaja duomenų perdavimui
– Pasirenkama programinė įranga, skirta išmatuotų verčių analizei
– Atkuriamumas ±0,5 % išmatuotos vertės
– Šilumos kiekio matavimas
– Duomenų atmintis 10 milijonų matavimo taškų
– individualiai reguliuojamos signalizacijos ribos
– pasirinktinai su ISO arba DAkkS kalibravimo sertifikatu (užsakoma papildomai)

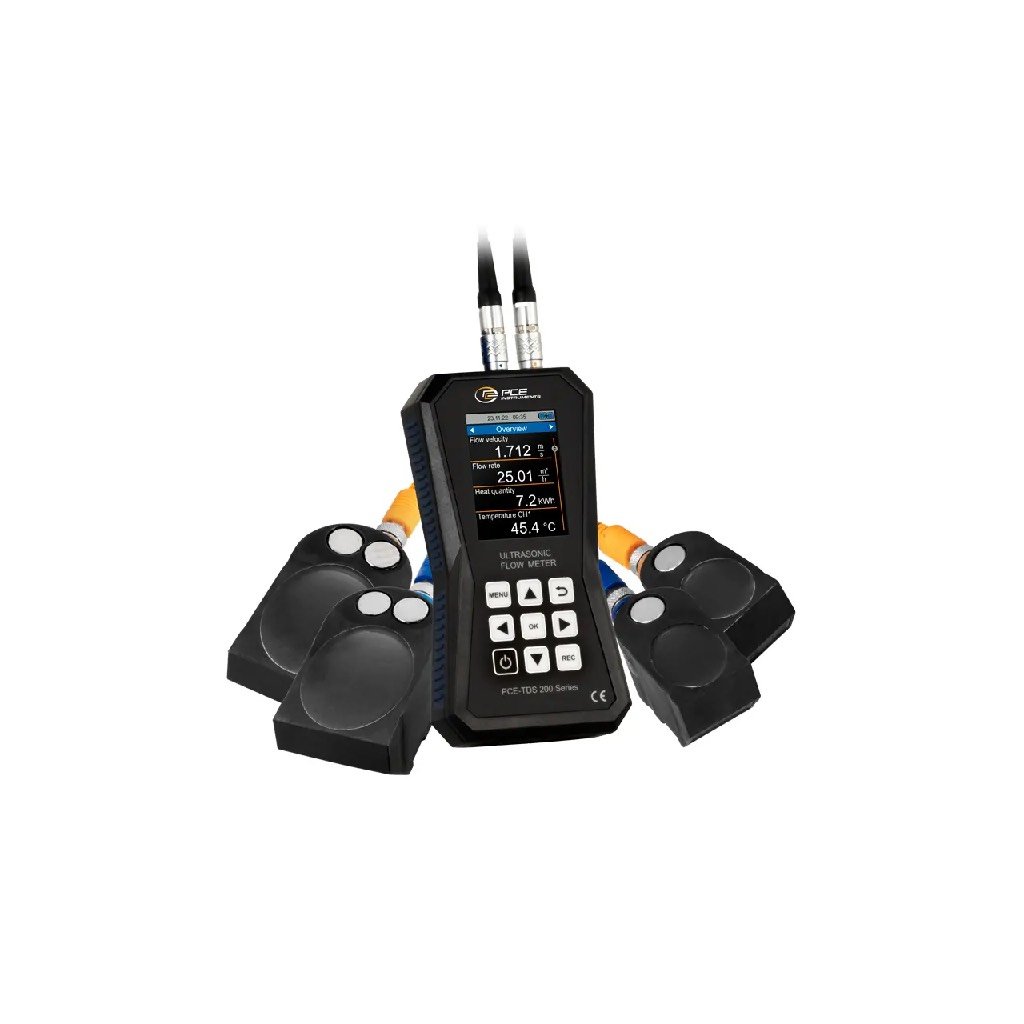

Komplekto sudėtis: Nešiojamas ultragarsinis srauto matuoklis PCE TDS 200 ML, 1 x srauto jutiklis PCE-TDS 200 M SENSOR (pora), 1 x srauto jutiklis PCE-TDS 200 L SENSOR (pora) 2 x 5 m jungiamasis laidas 2 x nuimami kabelių raiščiai 1 x maitinimo blokas 1 x USB-C laidas 1 x ultragarsinis kontaktinis gelis 1 x PCE matavimo juosta 1x plastikinis dėklas 1x naudojimo instrukcija.
