Nuotolinio sprogdinimo mašina ARES skirta nuotoliniu būdu sprogdinti elektrinius detonatorius ir patikrinti sprogdinimo linijos varžą.

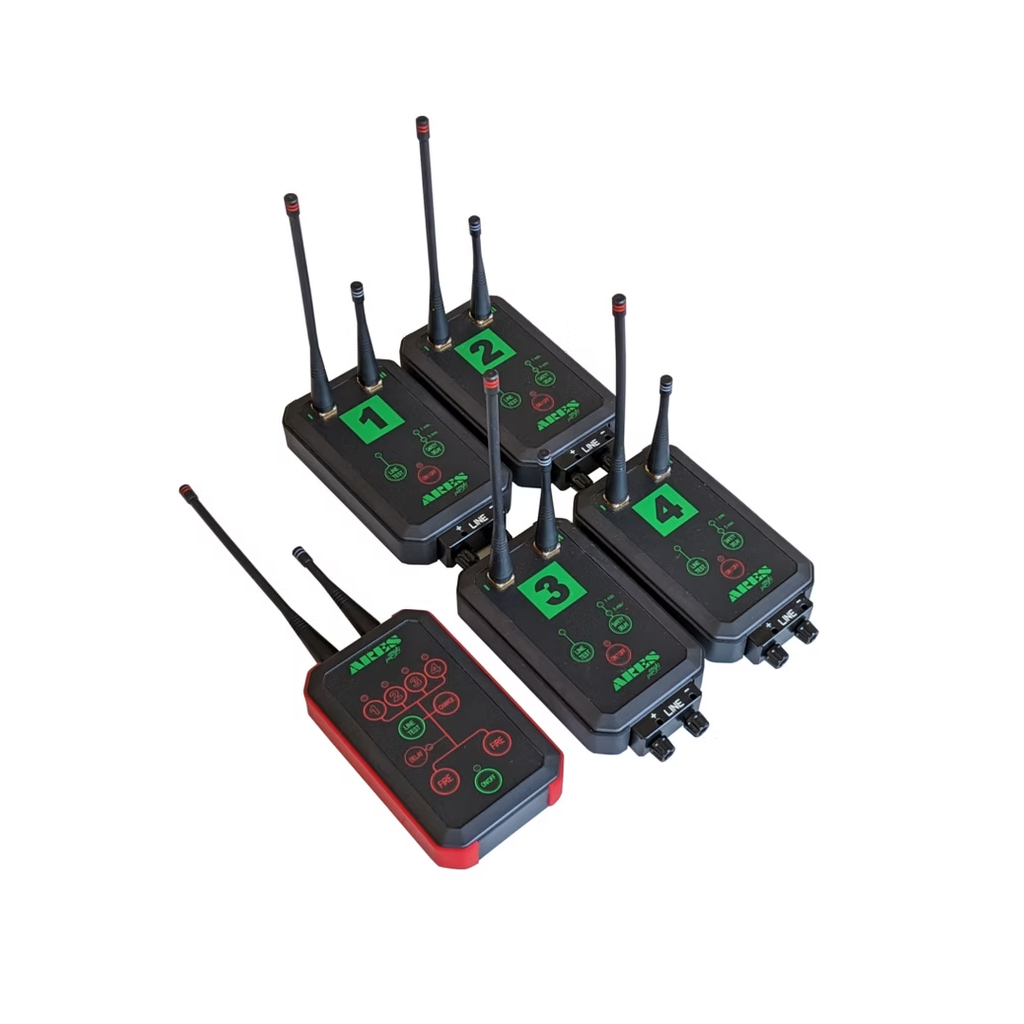

„Ares“ sudaro vienas valdymo / siųstuvo blokas ir iki keturių šaudymo / imtuvo blokų.

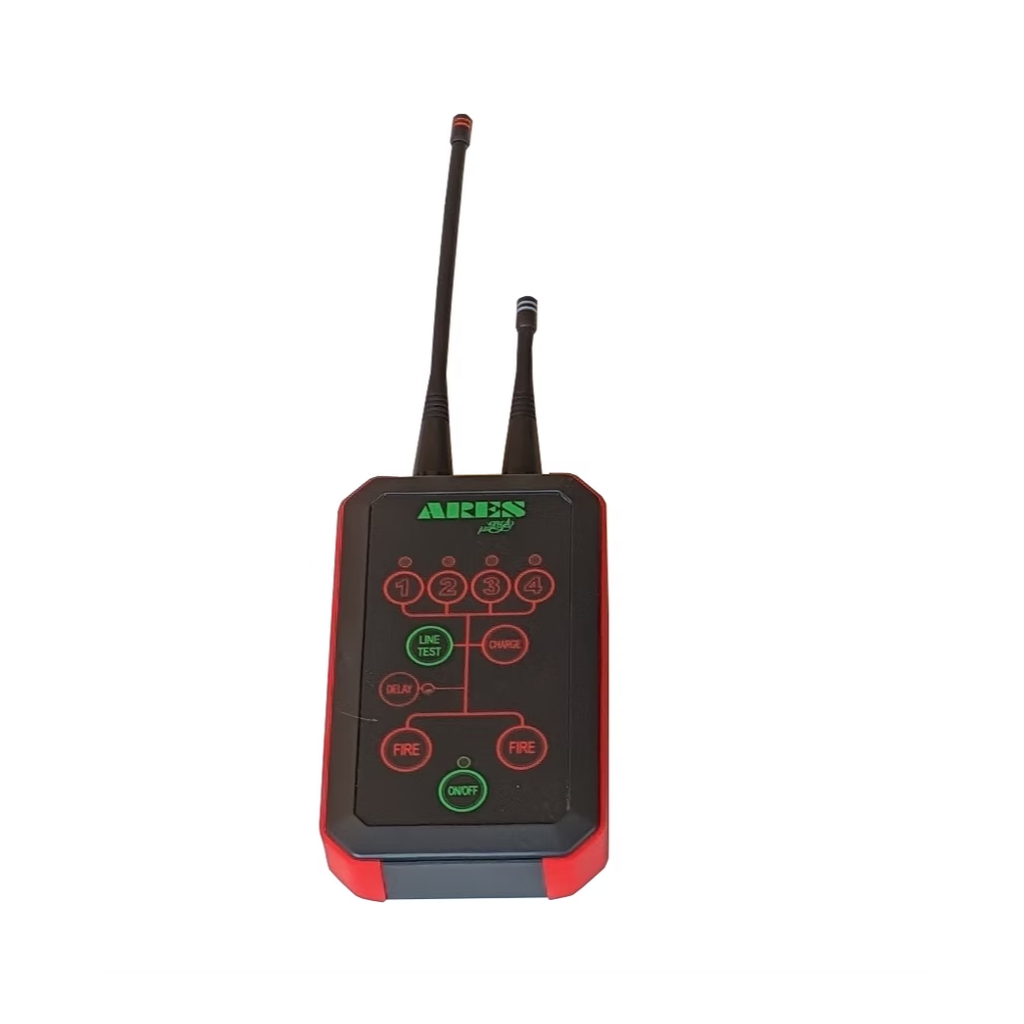

Valdymo blokas naudojamas komandoms siųsti į imtuvus ir stebėti kiekvieno imtuvo būseną.

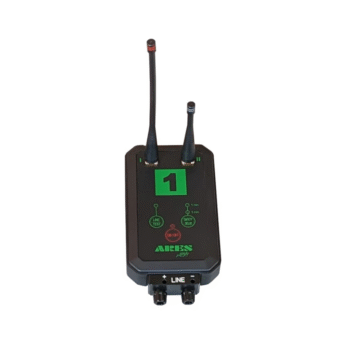

Imtuvai prijungti prie sprogdinimo linijų ir detonatorių. Imtuvai gali patikrinti sprogdinimo linijos varžą ir susprogdinti elektrinius detonatorius nuotolinėmis komandomis iš valdymo bloko.
Papildomas kartotuvas gali būti naudojamas ryšio diapazono padidinimui.
ARES savybės ir privalumai:
-
Mažas ir lengvas
-
Paprasta valdyti
-
Užšifruotas dviejų dažnių radijo ryšys
-
Integruotas linijos tęstinumo testeris
-
Kiekvieno imtuvo įjungimo ir akumuliatoriaus būsenos indikacija
-
Nuoseklus šaudymas su 50 ms vėlavimu tarp imtuvų
-
Įvairūs šaudymo režimai: visi, individualiai arba pasirinktos grupės, tiesioginis arba nuoseklus šaudymas
-
Saugos uždelsimas, pasirenkamas 5 arba 1 minutė
Ryšio diapazonas
m.
Regėjimo linija: iki 5000 m
Mieste ir miške: iki 1500 m
Kartotuvas ant medžio 2 m aukštyje virš žemės: dvigubai didesnis atstumas
Kartotuvas ant drono 50 m aukštyje virš žemės: iki 20 km
Radijo dažniai
MHz
868/915 ir 433, ISM diapazonai
Uždegimo įtampa
V.
150
Didžiausia leidžiama linijos varža
Ω
80 Ω, 1 klasės detonatoriams
Kondensatoriaus nominali vertė
μF
100
Įjungimo (kondensatoriaus įkrovimo) laikas
s
8–15, priklausomai nuo akumuliatoriaus įkrovos lygio
Linijos bandymo srovė
mA
1
Maitinimo šaltinis
3 x 1,5 V AA baterijos kiekvienam valdymo, kartotuvo ir imtuvo blokui
Baterijos veikimo laikas (su šarminėmis baterijomis)
Valdymo ir kartotuvo blokas: 100 valandų
Imtuvo blokas: 72 valandos
Apsaugos lygis
IP67
Darbinė temperatūra
°C
–20–+50 (su šarminėmis baterijomis)
–30–+60 (su ličio baterijomis), esant 100 % santykinei drėgmei
Svoris
g
Valdymo ir kartotuvo blokas: 340 g (su baterijomis)
Imtuvo blokas: 390 g (su baterijomis)
Matmenys
mm
Valdymo ir kartotuvo blokas: 147 x 88 x 33 mm (be antenų)
Imtuvo blokas: 170 x 88 x 33 mm (be antenų)
