Gnybtų matuoklis ir termovizorius su METERLiNK® FLIR CM276 sujungia temperatūrinius ir elektrinius matavimus, skirtus elektros sistemoms, saulės kolektoriams, siurbliams ir varikliams tikrinti ir gedimams šalinti. Naudodamas IGM™ (infraraudonųjų spindulių vedamąjį matavimą), gnybtų matuoklis ir termovizorius su METERLiNK® FLIR CM276 patikimai nustato karštąsias vietas ir perkrautas grandines iš saugaus atstumo. Suderinamumas su METERLiNK® programėle leidžia greitai ir efektyviai fiksuoti rodmenis, vaizdus ir vaizdo įrašus analizei, tendencijoms ir dalijimuisi.
Daugiau nei tik gnybtų matuoklis
ATLIKITE SAUGIUS, GREITUS IR TIKSLIUS PATIKRINIMUS
Saugiai raskite potencialiai pavojingas problemas be tiesioginio kontakto naudodami FLIR IGM™. Gaukite neprilygstamą rodmenų aiškumą ir detalumą naudodami FLIR MSX®, kuris šiluminiuose vaizduose įterpia ir apibrėžia detales.
SPECIALIAI SUKURTAS DARBUI VISĄ DIENĄ
Įmontuotas LED darbinis apšvietimas geresniam matomumui tamsiose ar prastai apšviestose vietose, vienas įkraunamas ličio polimerų akumuliatorius, skirtas veikti visą dieną, ir 2 m (6,5 pėdų) kritimo bandymo reitingas, užtikrinantis patvarumą.
NEPRILYGSTAMAS RYŠYS IR ANALIZĖ
Naudodamiesi FLIR METERLiNK® programėle greitai ir efektyviai užfiksuokite ir išsaugokite iki 30 000 radiometrinių vaizdų, įrašykite šiluminius ir vaizdo klipus ir kurkite ataskaitas.
DIRBKITE GREIČIAU, DIRBKITE IŠMANIAU
IGM™ infraraudonųjų spindulių valdomas matavimas
Patobulinkite savo bandymų įrankį naudodami infraraudonųjų spindulių vedamąjį matavimą IGM. Naudodamas FLIR Lepton® jutiklį, IGM vizualiai nukreipia jus į paslėptas temperatūros problemas, kad tiksliai žinotumėte, į ką sutelkti dėmesį šalinant gedimus. Pašalinkite spėliones ir padidinkite efektyvumą. Padarykite įspūdį klientams atskleisdami problemas ir parodydami sprendimus.
NEPRILYGSTAMA VAIZDO KOKYBĖ
MSX® vaizdo patobulinimas
FLIR CM276 gnybtų matuoklyje ir termovizoriaus kameroje įdiegta unikali FLIR daugiaspektrinio dinaminio vaizdo (MSX) funkcija, kuri prie viso infraraudonųjų spindulių vaizdo realiuoju laiku prideda pagrindines detales iš įmontuotos matomos šviesos kameros. Rezultatas: vientisas, neišskaidytas šiluminis vaizdas su matomos šviesos ypatybėmis, leidžiantis akimirksniu atpažinti, kur yra probleminis šilumos modelis. MSX veikia realiuoju laiku, todėl jos rezultatus iš karto matote fotoaparato ekrane.
PATIKRINIMO INFORMACIJĄ PERDUOKITE REIKALINGIEMS ŽMONĖMS

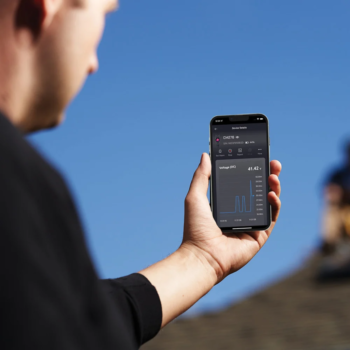

FLIR METERLiNK® programėlė
FLIR METERLiNK® programėlė leidžia vienu metu stebėti įvairias aplinkos ir elektros sąlygas, vienu metu galima prisijungti prie septynių su FLIR suderinamų matuoklių. METERLiNK leidžia saugiai fiksuoti vaizdus ir stebėti pavojingas zonas nuotoliniu būdu ir realiuoju laiku. Nesvarbu, ar prijungsite kelis FLIR gnybtų matuoklius, skaitmeninius multimetrus, ar bet kurį su naująja METERLiNK programėle suderinamą matuoklį, galėsite stebėti svarbiausius rodmenis visame objekte ir lengvai jais dalytis su savo komanda.
IR skiriamoji geba 160 × 120 (19 200 pikselių)
Ekrano dydis 2,4 col., TFT ekranas
Žandikaulio atidarymas 35 mm (1,37 col.)
AC/DC įtampos diapazonas 1000 V / pagrindinis tikslumas ±1,0 %
Duomenų registravimas ir saugojimas 10 30 tūkst. skalarinių matavimų rinkinių, 100 vaizdų
Ryšys Bluetooth®
VAIZDAVIMAS IR OPTIKA
Spalvų paletės Geležinė, vaivorykštinė, arktinė, balta karšta ir juoda karšta
Ekrano dydis 2,4 col., TFT ekranas
Matymo laukas [V x H] 44° × 57°
Fokusavimas fiksuotas
Vaizdo režimai Terminis MSX (daugiaspektris dinaminis vaizdavimas)
Tik termovizorius
Tik skaitmeninis fotoaparatas
IR skiriamoji geba 160 × 120 (19 200 taškų)
Jautrumas 150 mK
Spektrinis atsakas nuo 8 µm iki 14 µm
Terminio vaizdo detektorius FLIR Lepton® mikrobolometras
MATAVIMAS IR ANALIZĖ
AC/DC srovės diapazonas 600,0 A / pagrindinis tikslumas ±2,0 %
AC/DC įtampos diapazonas 1000 V / pagrindinis tikslumas ±1,0 %.
Automatinis diapazonas Taip, su rankinio diapazono parinktimi
Talpos diapazonas 1000 µF / Pagrindinis tikslumas ±1,0%
Nepertraukiamumo tikrinimo slenkstis ≤30 Ω garsinis signalas įjungtas, ≥150 Ω garsinis signalas išjungtas
Diodų diapazonas 1,5 V / pagrindinis tikslumas ±1,5 %
Lankstus kintamosios srovės įėjimas A diapazonas 3000 A / pagrindinis tikslumas ±1,0%
Lankstusis įvesties dažnio skaitiklis Diapazonas: 10,00 kHz / Pagrindinis tikslumas: ±0,1 %.
Įjungimo kintamosios srovės srovės diapazonas 600,0 A / Pagrindinis tikslumas ±3,0%
LoZ režimo kintamosios srovės įtampos diapazonas 60,00 V, 600,0 V, 1000 V / Pagrindinis tikslumas ±1,0%
LoZ režimas Nuolatinės įtampos diapazonas 60,00 V, 600,0 V, 1000 V / Pagrindinis tikslumas ±1,0%
Matavimo sparta 3 pavyzdžiai per sekundę
PV nuolatinės srovės galia 900 kVA / Pagrindinis tikslumas ±2,0%
PV nuolatinės srovės įtampos diapazonas 1000 V / Pagrindinis tikslumas ±2,0 % su TA82
1500 V diapazonas / pagrindinis tikslumas ±2,0 % su TA85/TA86 (papildomi priedai)
Varža Diapazonas 60 KΩ / Pagrindinis tikslumas ±1,0%
Temperatūra [IR] nuo -10°C iki 300°C (nuo 14°F iki 572°F)
Temperatūros tikslumas ±3°C (5,4°F) arba ±3% rodmens; priklausomai nuo to, kuri vertė didesnė
Tikroji vidutinė kvadratinė vertė Taip
VFD kintamosios srovės diapazonas 600,0 A / pagrindinis tikslumas ±2,0%
VFD kintamosios srovės įtampos diapazonas 1000 V / pagrindinis tikslumas ±1,0 %.
RYŠIAI IR DUOMENŲ SAUGOJIMAS
Ryšys Bluetooth®
Duomenų registravimas ir saugojimas 10 30 tūkst. skalarinių matavimų rinkinių, 100 vaizdų
Saugojimo laikmena eMMC 8 GB
MAITINIMAS
Automatinis prietaiso išjungimas: galimybė išjungti, 2, 5 arba 10 minučių
Tik darbiniam apšvietimui: galimybė išjungti, 5, 15 arba 30 min.
Įkraunama 3,7 V, 5400 mAh LiPo baterija
BENDROSIOS NUOSTATOS
Žandikaulio atidarymas 35 mm (1,37 in)
Lazerinės rodyklės tipas: 1 klasė
Galia: ≤0,39 mW
Bangos ilgis: nuo 640 nm iki 660 nm
Dydis [D × Š × V] 272 mm × 100 mm × 51,5 mm (10,7 col. × 3,94 col. × 2,0 col.)
Svoris 560 g (19,8 oz)
Darbo žibintai 2 × balti LED
APLINKOSAUGA IR SERTIFIKATAI
Kritimo bandymas 2 m (6,5 pėdos)
Emisyvumo nustatymai nuo 0,10 iki 1,00 (numatytasis nustatymas – 0,95); pasirinkite iš trijų išankstinių nustatymų arba nustatykite rankiniu būdu
IP klasė IP40
Garantija 10 metų
