Polių vientisumo tyrimo sistema Piletest PET – tai profesionali neardomųjų bandymų (NDT) sistema, skirta greitam ir patikimam gręžtinių polių bei kitų giluminių pamatų vientisumo vertinimui. Sistema naudoja pasaulyje plačiai taikomą Pulse-Echo Method (PEM) technologiją, leidžiančią atlikti Pile Integrity Test (PIT) tyrimus ir įvertinti polių būklę nepažeidžiant konstrukcijos.
Polių vientisumo tyrimo sistema Piletest PET leidžia greitai nustatyti polių ilgį, įvertinti jų vientisumą bei aptikti galimus konstrukcinius defektus. Dėl didelio matavimo greičio, paprasto naudojimo ir aukštos rezultatų kokybės sistema plačiai naudojama geotechnikos įmonėse, statybų bendrovėse, laboratorijose ir infrastruktūros projektuose visame pasaulyje.
Pulse-Echo Method (PEM) technologija

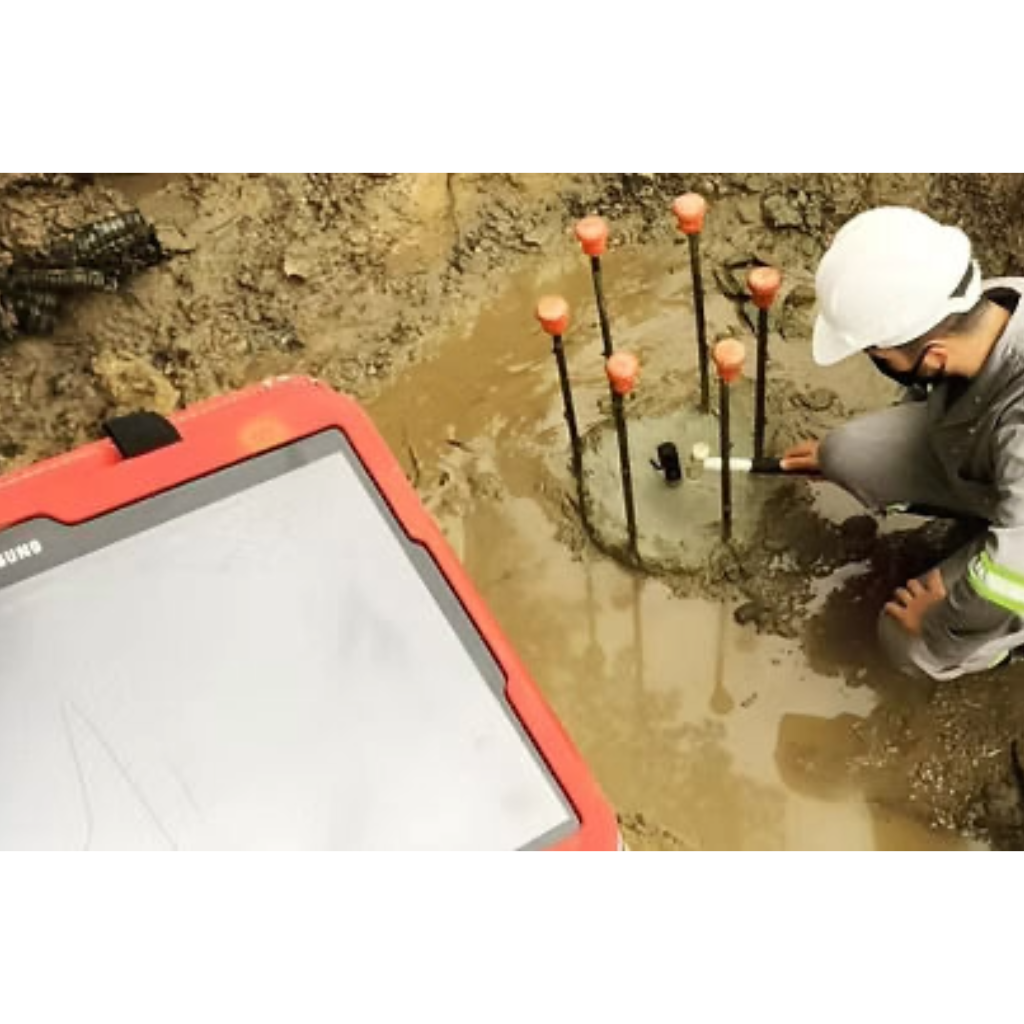

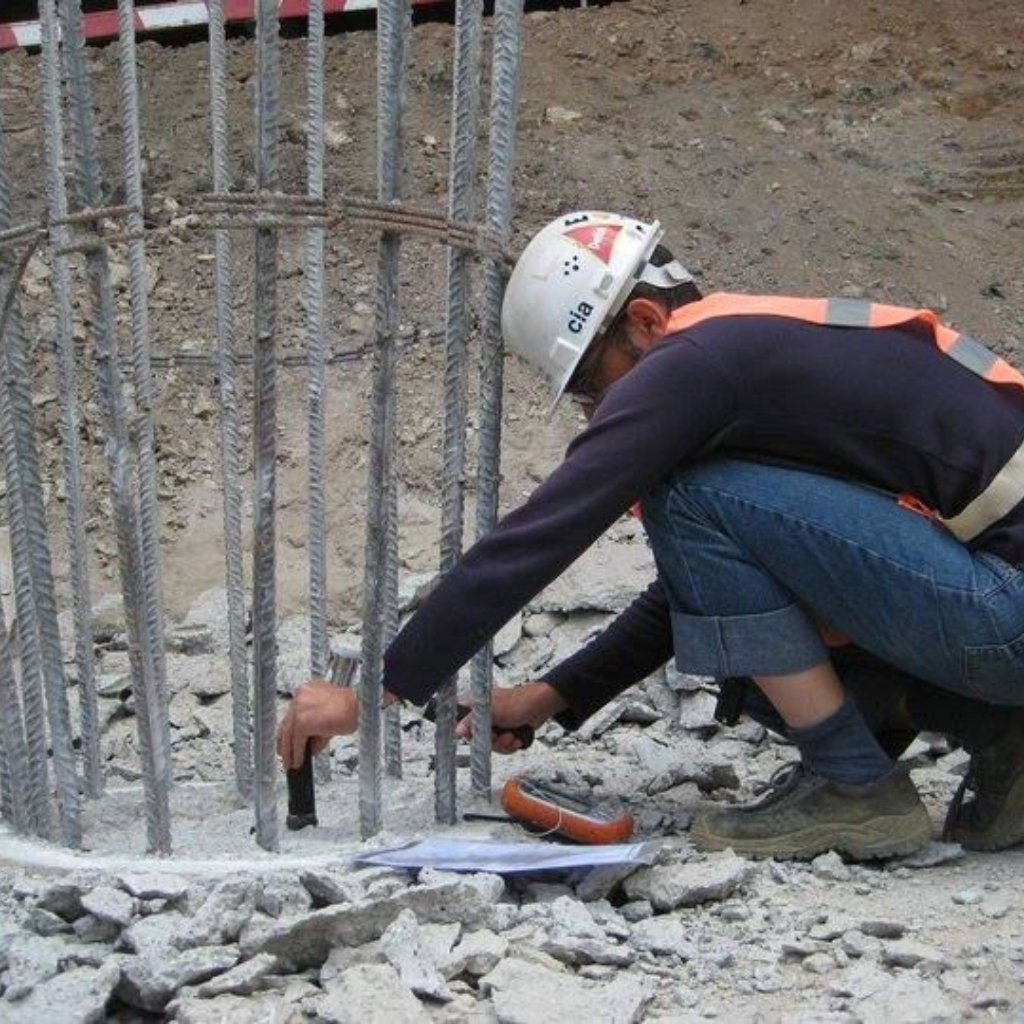

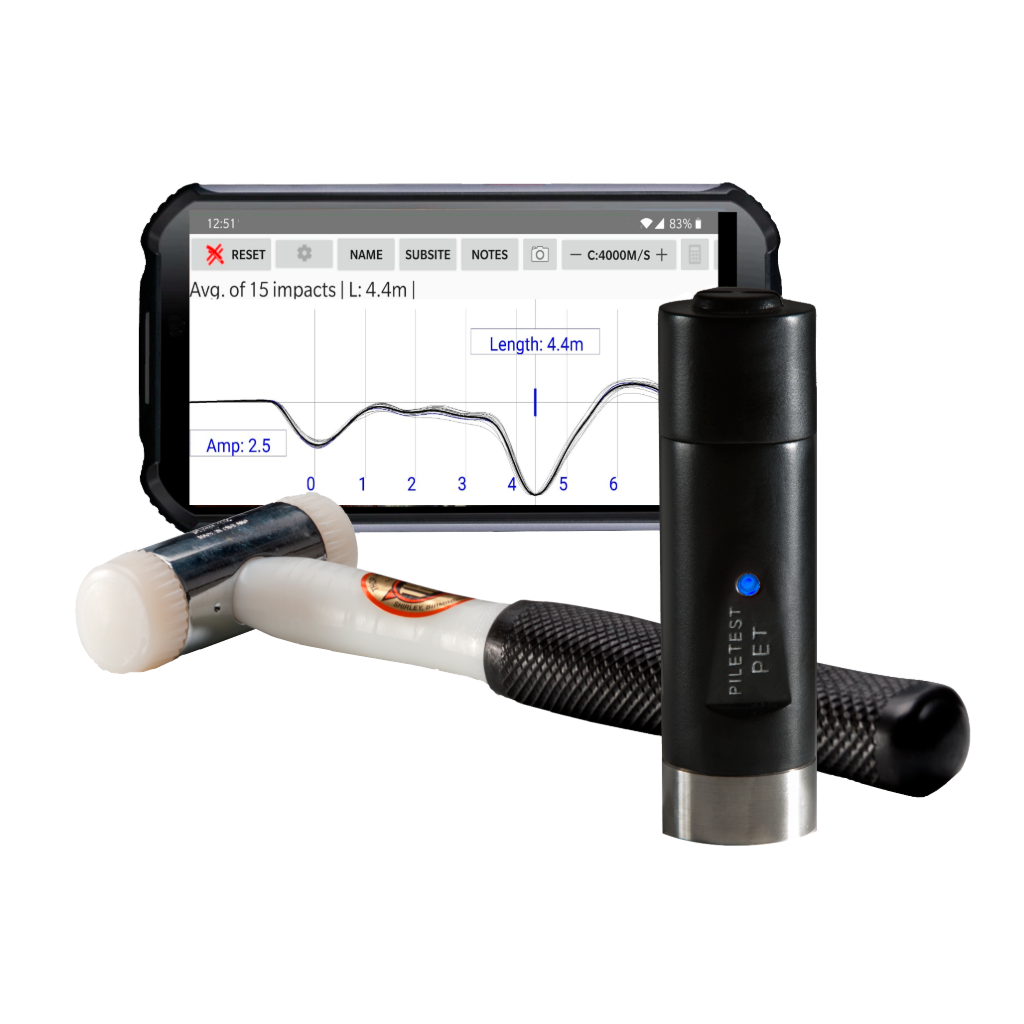

Piletest PET naudoja mažų deformacijų smūginį metodą (Low Strain Pile Integrity Testing), dar vadinamą Pulse-Echo Method (PEM). Tyrimo metu lengvu rankiniu plaktuku suduodamas smūgis į poliaus viršų, o itin jautrus skaitmeninis akselerometras registruoja per konstrukciją sklindančias ir nuo galimų defektų atsispindinčias bangas.
Programinė įranga analizuoja gautą signalą ir pateikia informaciją apie:
- poliaus ilgį;
- poliaus vientisumą;
- galimus skerspjūvio pokyčius;
- įtrūkimus;
- tuštumas;
- betono kokybės netolygumus;
- kitus konstrukcinius defektus.
Kadangi tyrimas atliekamas neardomuoju būdu, konstrukcijos lieka nepažeistos, o rezultatai gaunami vos per kelias sekundes.
Didelis našumas statybų objektuose
Piletest PET sukurtas objektams, kuriuose reikia greitai patikrinti didelį polių kiekį. Intuityvus valdymas ir Smart Trigger technologija leidžia vienam operatoriui palankiomis sąlygomis ištirti iki 100 polių per valandą.
Sistema automatiškai atrenka kokybiškiausius smūgius, todėl sumažinama operatoriaus klaidų tikimybė bei užtikrinamas pastovus rezultatų tikslumas net intensyviai dirbant statybvietėje.
Aukštos kokybės signalų analizė
PET pasižymi itin mažu elektroniniu triukšmu, todėl galima atlikti tikslesnius matavimus ir patikimiau įvertinti net ilgesnius polius arba sudėtingesnes gruntines sąlygas.
Programinė įranga palaiko:

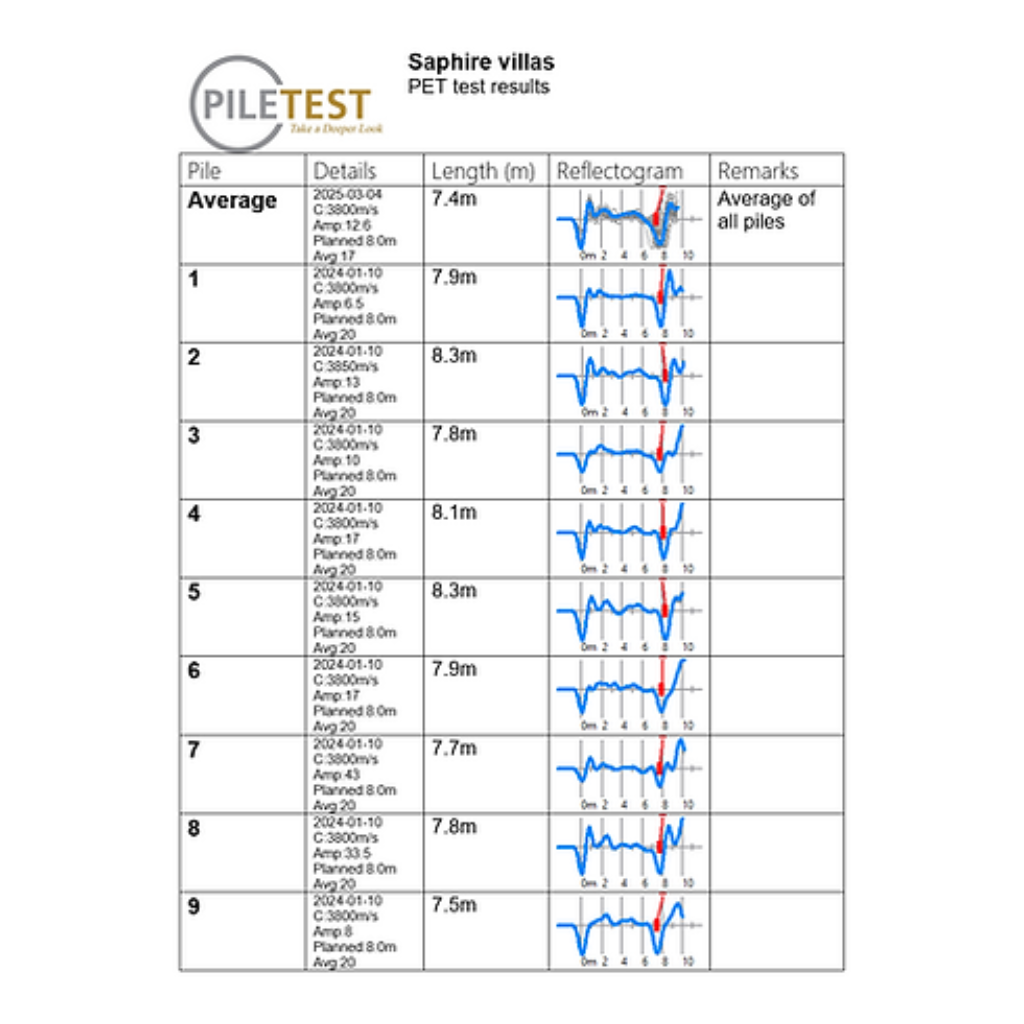

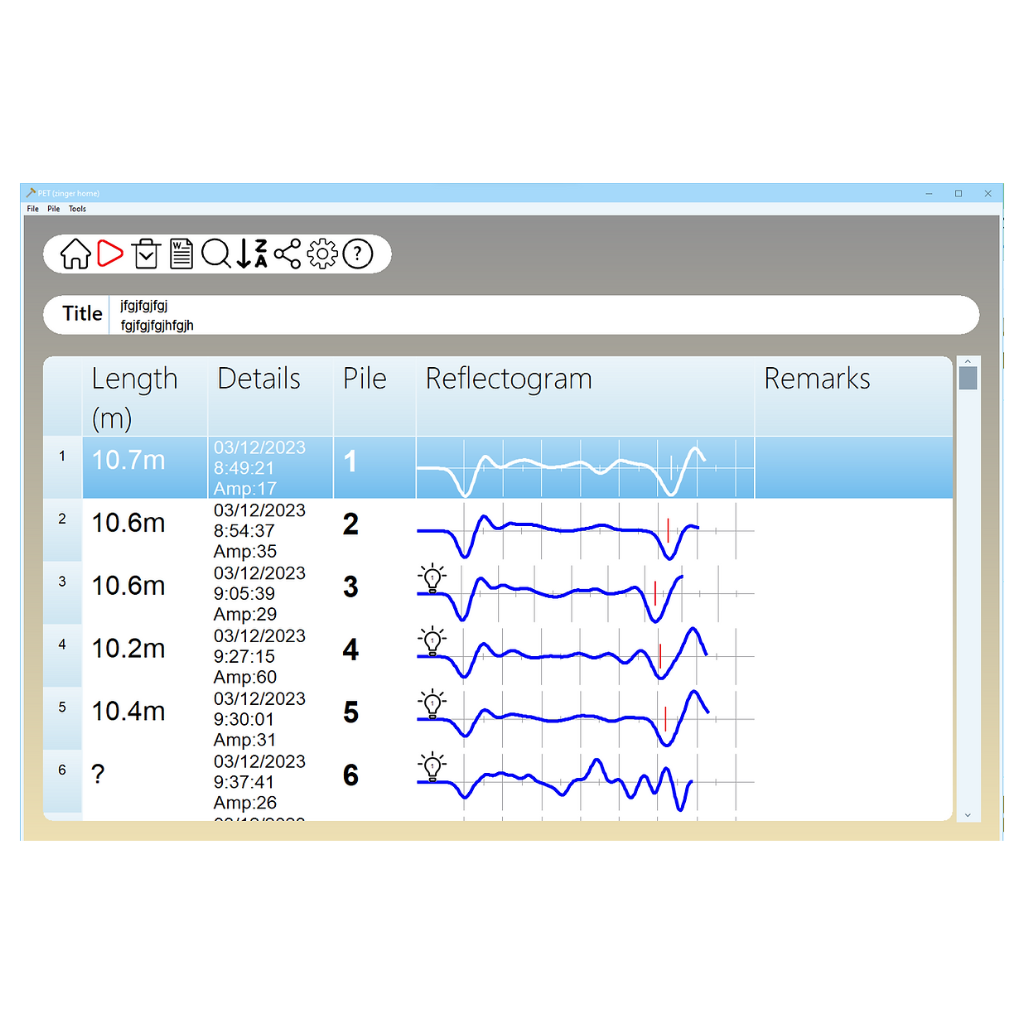

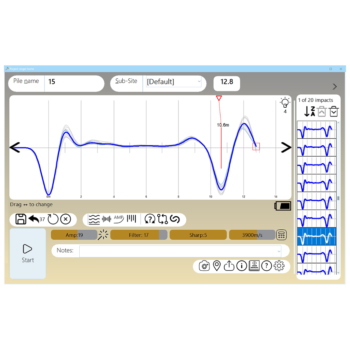

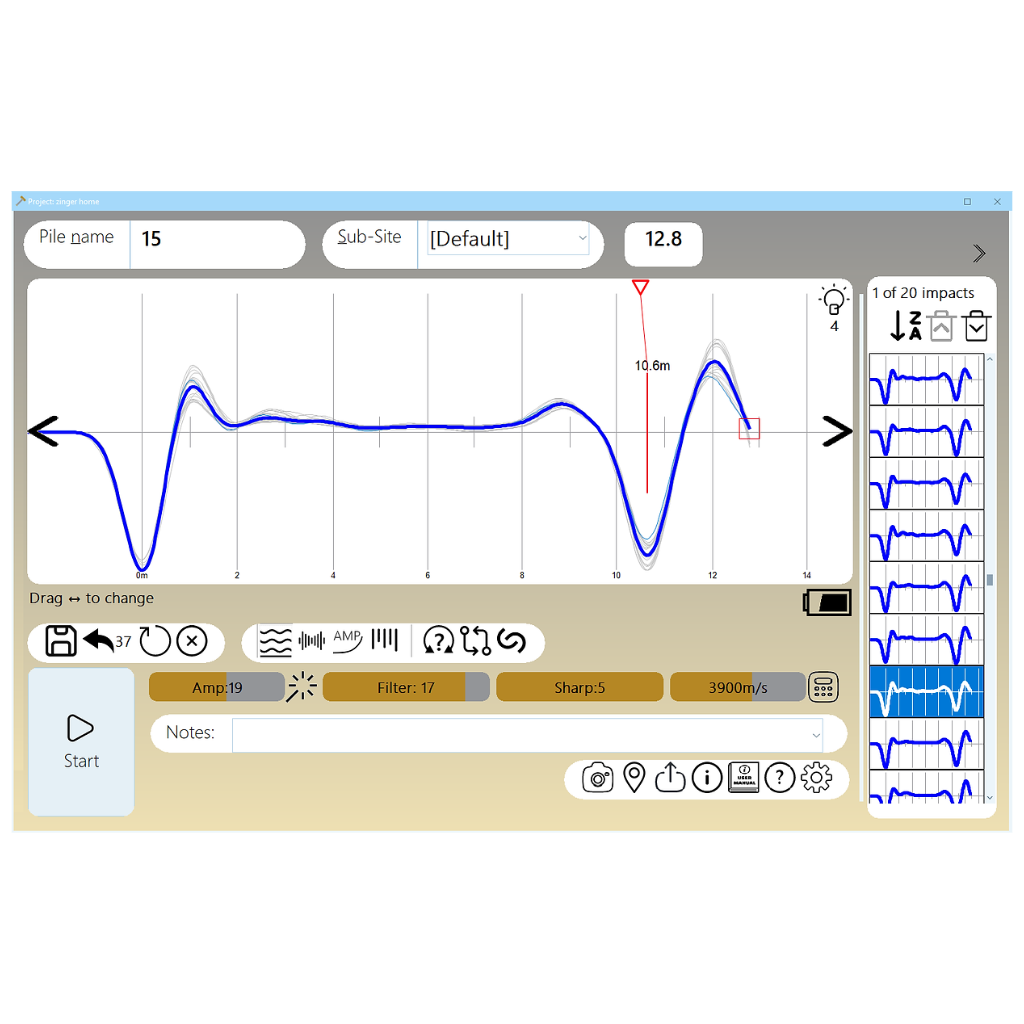

- Time / Distance Reflectogram analizę;
- FFT dažninę analizę;
- automatinį geriausių smūgių atrinkimą;
- polių matavimų vidurkinimą;
- viso objekto matavimų vidurkinimą;
- triukšmo mažinimą atliekant automatinį signalų apdorojimą.
Tai leidžia operatoriui greitai įvertinti matavimo kokybę ir priimti sprendimus tiesiog statybvietėje.
Paprastas naudojimas
Piletest PET sukurtas taip, kad sistema būtų lengvai valdoma net ir mažai patirties turintiems specialistams. Intuityvi programinė įranga leidžia pradėti darbą praktiškai be papildomų mokymų.
Galimos dvi sistemos versijos:

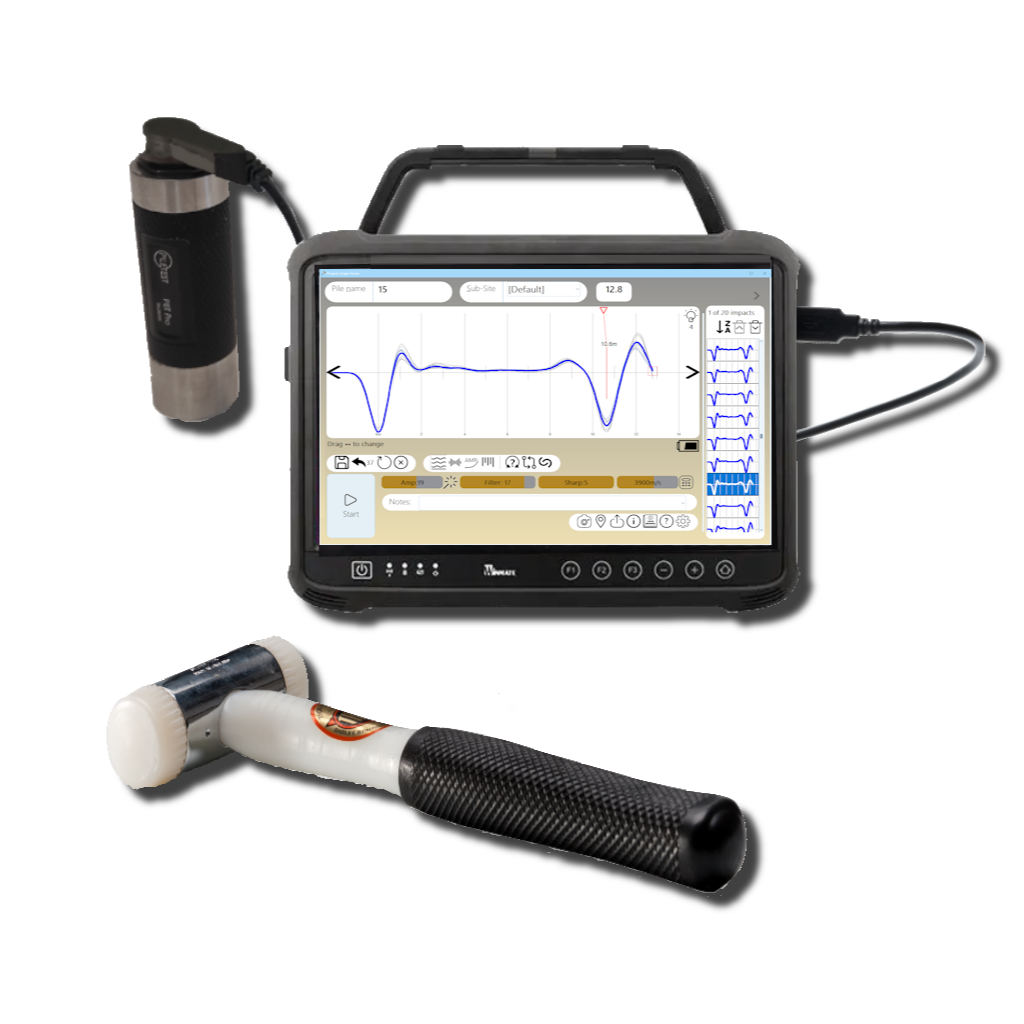

- PET USB – jungiama prie Windows kompiuterio arba planšetės naudojant USB jungtį.
- PET Bluetooth – belaidė versija, veikianti su Android telefonu, planšete arba kitu Bluetooth palaikančiu įrenginiu.
Abiejose versijose naudojama ta pati profesionali analizės programinė įranga.
Neribotos programinės įrangos licencijos
Piletest PET komplektuojama su neribotu programinės įrangos licencijų skaičiumi. Programą galima įdiegti visuose įmonės kompiuteriuose be papildomų aktyvavimo kodų, registracijų ar licencijų mokesčių.
Gamintojas taip pat suteikia 10 metų nemokamus programinės įrangos atnaujinimus, todėl sistema išlieka aktuali daugelį metų.
Mažos eksploatavimo išlaidos
USB modelis maitinamas tiesiai iš prijungto kompiuterio arba planšetės, todėl nereikia papildomų akumuliatorių ar įkroviklių.
Bluetooth modelyje naudojamos dvi AAA baterijos, kurių pakanka maždaug 300–500 polių tyrimams, todėl sistema puikiai tinka ilgalaikiam darbui objektuose.
Atitinka tarptautinius standartus
Piletest PET sukurta vadovaujantis tarptautiniais polių vientisumo tyrimų reikalavimais ir atitinka:
- ASTM D5882-16;
- AFNOR P160-2,4;
- CE EMC direktyvą 2014/30/EU;
- CE Low Voltage Directive 2014/35/EU.
Tvirtas IP67 apsaugos klasės korpusas užtikrina patikimą darbą sudėtingomis statybvietės sąlygomis.
Pritaikymo sritys
- gręžtiniai poliai;
- gelžbetoniniai poliai;
- giluminiai pamatai;
- tiltų statyba;
- viadukai;
- uostų infrastruktūra;
- energetikos objektai;
- pramoniniai statiniai;
- komercinių pastatų statyba;
- geotechniniai tyrimai;
- statinių kokybės kontrolė.
Kodėl verta rinktis Piletest PET?
- Pulse-Echo Method (PEM) technologija;
- Pile Integrity Test (PIT) metodas;
- iki 100 polių per valandą;
- aukštos kokybės signalų analizė;
- FFT analizė;
- Smart Trigger funkcija;
- automatinis signalų rūšiavimas;
- neribotos programinės įrangos licencijos;
- 10 metų nemokami programinės įrangos atnaujinimai;
- IP67 apsaugos klasė;
- Windows ir Android palaikymas;
- atitinka ASTM D5882-16 standartą.

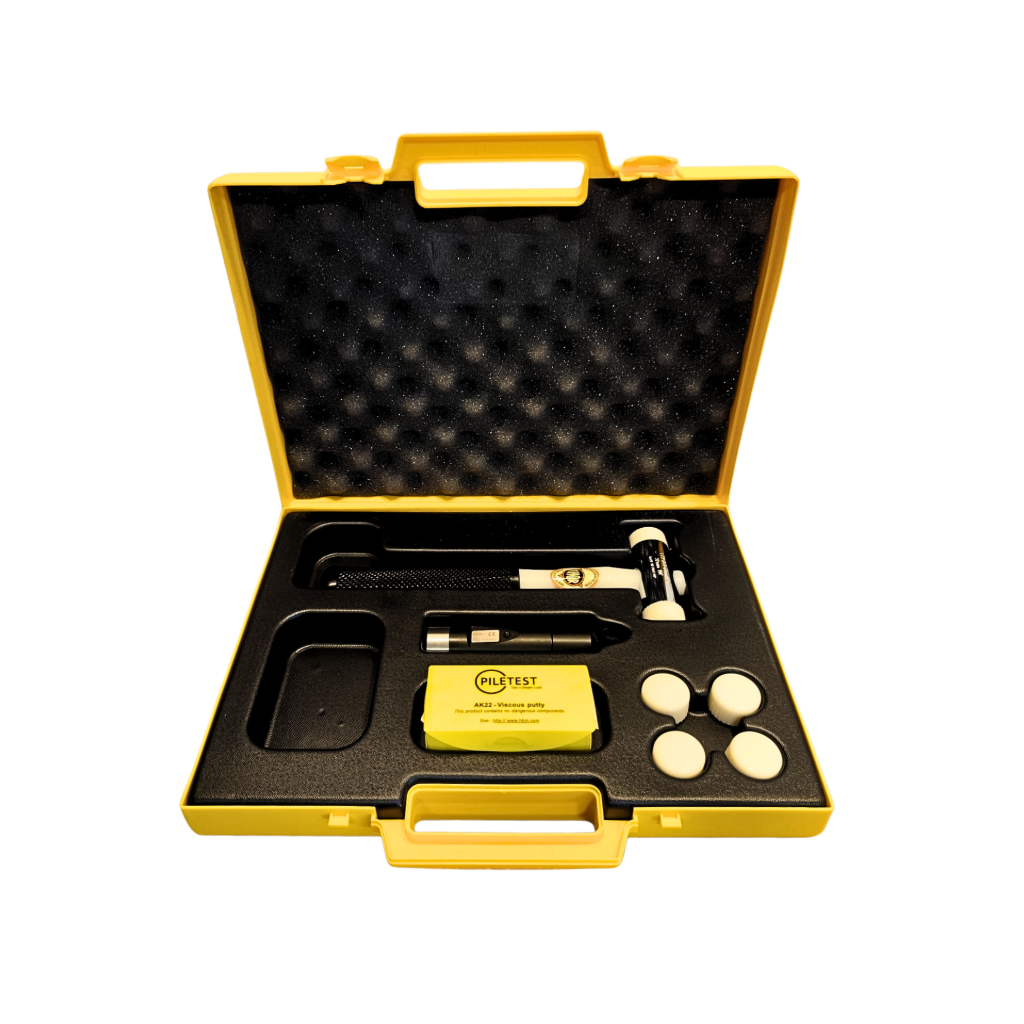

Komplektacija
PET Pro USB
- PET Pro USB jutiklis
- Vandeniui atsparus USB Mini kabelis
- Nailoninis smūginis plaktukas
- 4 atsarginės plaktuko galvutės
- 100 g specialios glaisto masės (putty)
- Transportavimo dėklas
- PET programinė įranga, skirta „Microsoft Windows“ įrenginiams
- Akselerometro kalibravimo sertifikatas
- Nuotoliniai mokymai
- 3 metų garantija
Pastaba: kompiuteris į komplektaciją neįeina.
PET Bluetooth
- PET Bluetooth jutiklis
- Baterijos
- Nailoninis smūginis plaktukas
- 4 atsarginės plaktuko galvutės
- 100 g specialios glaisto masės (putty)
- Transportavimo dėklas
- PET programinė įranga, skirta „Microsoft Windows“ kompiuteriui
- PET programėlė, skirta „Android“ telefonui arba planšetei (atsisiunčiama iš „Google Play“)
- Akselerometro kalibravimo sertifikatas
- Nuotoliniai mokymai
- 3 metų garantija
Pastaba: kompiuteris į komplektaciją neįeina.
Dažniausiai užduodami klausimai
Kas yra Pile Integrity Test (PIT) ir kodėl jis svarbus?
Pile Integrity Test (PIT) – tai mažų deformacijų dinaminis neardomųjų bandymų metodas, naudojamas polių vientisumui, ilgiui ir konstrukcinei būklei įvertinti. Šis tyrimas yra svarbi pamatų kokybės kontrolės dalis, leidžianti ankstyvoje statybų stadijoje nustatyti galimus polių defektus ir užtikrinti konstrukcijų patikimumą.
Kuo Piletest PET išsiskiria iš kitų PIT sistemų?
Piletest PET pasižymi dideliu matavimo greičiu – vienas operatorius palankiomis sąlygomis gali ištirti iki 100 polių per valandą. Aukštos kokybės signalų analizė padeda sumažinti klaidingų rezultatų tikimybę, o į komplektaciją įtrauktos neribotos programinės įrangos licencijos ir nemokami programinės įrangos atnaujinimai užtikrina ilgalaikę investicijos vertę.
Ar Piletest PET tinka gilių polių tyrimams?
Taip. Pažangūs signalų apdorojimo algoritmai leidžia tiksliai įvertinti tiek trumpus, tiek gilius polius. Sistema tinkama naudoti įvairiomis grunto sąlygomis ir gali tirti maždaug nuo 2 iki 80 metrų ilgio polius, priklausomai nuo jų skersmens ir grunto savybių.
Kokius standartus atitinka Piletest PET?
Piletest PET atitinka tarptautinius ASTM D5882-16 ir AFNOR P160-2,4 standartus, reglamentuojančius mažų deformacijų polių vientisumo tyrimų atlikimą. Sistema taip pat atitinka CE EMC ir Žemos įtampos direktyvų reikalavimus.
Kiek laiko trunka vienas PIT tyrimas?
Vienas Pile Integrity Test (PIT) matavimas trunka vos kelias sekundes. Dėl didelio darbo našumo per vieną darbo dieną galima ištirti šimtus polių, praktiškai netrikdant statybos darbų eigos.
Ar Piletest PET tinka darbui sudėtingomis statybvietės sąlygomis?
Taip. PET sistema turi IP67 apsaugos klasės korpusą, kuris užtikrina apsaugą nuo dulkių ir laikino panardinimo į vandenį. Tvirtas korpusas pritaikytas intensyviam profesionaliam naudojimui statybų objektuose.
Kokiomis kalbomis veikia Piletest PET programinė įranga?
Piletest PET programinė įranga turi daugiakalbę vartotojo sąsają ir palaiko ataskaitų generavimą keliomis kalbomis, todėl sistema puikiai tinka tarptautiniams projektams ir įvairių šalių specialistams.
