Termovizorius FLIR E76

Nemokamai atsiimkite Vilniuje, Švitrigailos g. 11F. Apie paruoštą prekę atsiėmimui Jus visada informuosime telefonu arba el. paštu.

Atsisiuntimai:

Produkto kodas: 78511-1101 Kategorijos: Temperatūra, Termovizoriai Žymos: FLIR, kamera, šiluminis vaizdas, terminis vaizdas, termo kamera, termovizorius

Aprašymas
Techninė specifikacija

Termovizorius FLIR E76 užtikrina visišką artimų ir tolimų taikinių aprėptį naudodamas įvairius objektyvus. Sujungę E76 su FLIR FlexView™ dvigubo matymo lauko objektyvu, vienu mygtuko paspaudimu galite akimirksniu perjungti plataus matymo lauko skenavimą į teleobjektyvą. Termovizorius FLIR E76 yra aukštesnio lygio nei FLIR E54, jame yra lazerinis automatinis fokusavimas ir 3 sričių matavimo laukeliai. 320×240 šiluminė raiška leidžia gauti ryškius, gyvus vaizdus, kuriuos galima patobulinti naudojant patentuotą FLIR MSX® technologiją, kad vaizdas būtų detalesnis ir perspektyvesnis. Įmontuota FLIR Inspection Route programa paleidžia iš anksto suplanuotus maršrutus, kad būtų lengviau organizuotis atliekant didelių ar kelių vietovių tyrimus. FLIR Ignite suteikia galimybę automatiškai įkelti E76 vaizdus tiesiai iš fotoaparato į debesį, kad būtų galima lengvai ir saugiai juos saugoti ir dalytis.

Keičiami, automatiškai kalibruojami objektyvai

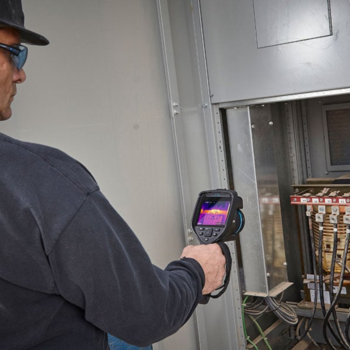

Teleobjektyvai, standartiniai ir plačiakampiai „AutoCal™“ objektyvai padeda naudotojams greitai apžiūrėti didelius objektus, patikrinti, ar mašinos neturi gedimo požymių, arba saugiai patikrinti elektros sistemas.

Geresnis kontrastas greitesnei diagnostikai

Naudokite „FLIR 1-Touch Level/Span“, kad akimirksniu pagerintumėte vaizdo kontrastą ir išryškintumėte galimas elektros ar mechanines problemas.

Supaprastintos ataskaitos

Integracija su FLIR maršruto nustatymo programine įranga*, automatinis vaizdų įkėlimas tiesiai į „FLIR Ignite“ debesų biblioteką, įmontuotas mikrofonas, skirtas komentarams balsu rašyti, ir ataskaitų formavimo funkcijos – visa tai padeda E76 supaprastinti jūsų darbo dieną. (*Papildoma programinė įranga).

FLIR Ignite

Pagerinkite savo komandos efektyvumą ir galimybes naudodami „FLIR Ignite“ debesijos sprendimą. Tiesiogiai įkelkite, tvarkykite ir bendrinkite vaizdus iš „Wi-Fi“ ryšiu prijungto FLIR Exx serijos termovizoriaus. Laikykite duomenis saugiai vienoje vietoje ir lengvai pasiekiamus iš bet kurio įrenginio.

Profesionalios ataskaitos, padedančios jūsų klientams ir jūsų verslui

Tinkama vaizdų analizės ir ataskaitų rengimo programinė įranga gali labai pagerinti jūsų verslą, nes padės jums ir jūsų klientams lengviau suprasti problemą ir jaustis užtikrintiems, kad ją išsprendėte. Išplėstinė analizės ir sprendimų priėmimo pagalba, kurią siūlo „FLIR Thermal Studio Pro“, apima gausų matavimo įrankių rinkinį, paketinį apdorojimą, galimybę iš anksto planuoti tikrinimo maršrutus ir pritaikytus ataskaitų šablonus.

Daugiau niekada nesijaudinkite dėl termovizoriaus veikimo

FLIR CARE teikia pasaulinio lygio kalibravimo paslaugas, susijusias su veikimo patikrinimu ir atsekamomis kalibravimo reguliavimo paslaugomis, kurios užtikrina, kad jūsų šiluminiai duomenys visada būtų tikslūs.

Galimi modelių su skirtingais objektyvais pasirinkimai:

FLIR E76 14°
FLIR E76 24°
FLIR E76 24° + 14°
FLIR E76 24° + 14° & 42°
FLIR E76 24° + 42°
FLIR E76 42°
FLIR E76 42° + 14°
FLIR E76 80°
FLIR E76 Dual FOV 14° + 24°
FLIR E76 Dual FOV 42° + 24°

Vaizdo ir optiniai duomenys
Infraraudonųjų spindulių skiriamoji geba	320 × 240 pikselių
UltraMax (super didelės raiškos)	Taip
NETD	<40 mK prie +30°C (+86°F)
Matymo laukas	24° × 18°
Minimalus fokusavimo atstumas	0,15 m (0,49 pėdos)
Minimalus fokusavimo atstumas su MSX	0,5 m (1,64 pėdos)
Židinio nuotolis	17 mm (0,67 colio)
Erdvinė skiriamoji geba (IFOV)	1,31 mrad / pikselis
Galimi papildomi objektyvai	14° (AutoCal) 42° (AutoCal) Dvigubas FOV 24°/14° (reikalingas aptarnavimo kalibravimas) 80° (reikalingas techninės priežiūros kalibravimas)
Objektyvo identifikavimas	Automatinis
f skaičius	1.3
Vaizdo dažnis	30 Hz
Fokusas	Nuolatinis LDM Vienkartinis LDM Vieno kadro kontrastas vadovas
Matymo lauko atitikimas	Taip
Skaitmeninis priartinimas	1–4× ištisinis

Detektoriaus duomenys
Židinio plokštumos matrica / spektrinis diapazonas	Neaušinamas mikrobolometras/7,5–14 µm
Detektoriaus aukštis	17 µm

Vaizdo pristatymas
Rezoliucija	640 × 480 pikselių (VGA)
Paviršiaus šviesumas (cd/m 2 )	400
Ekrano dydis	4 colių
Žiūrėjimo kampas	80°
Spalvos gylis (bitais)	24
Kraštinių santykis	4:3
Automatinis sukimasis	Taip
Jutiklinis ekranas	Optiškai sujungtas PCAP
Ekrano technologija	IPS
Degimo stiklo medžiaga	Dragontrail®
Programuojami mygtukai	1
Vaizdo ieškiklis	Nr
Vaizdo koregavimas	Automatinis Automatinis maksimumas Automatinis minimumas vadovas

Vaizdo pateikimo režimai
Infraraudonųjų spindulių vaizdas	Taip
Vizualus vaizdas	Taip
Šiluminė sintezė	Nr
MSX	Taip
Paveikslėlis paveikslėlyje	Keičiamas dydis ir kilnojamas
Galerija	Taip

Matavimas
Kameros temperatūros diapazonas	–20–120 °C (–4–248 °F) 0–650 °C (32–1202 °F) Pasirenkama nuo 300 iki 1000 °C (572–1832 °F)
Objekto temperatūros diapazonas ir tikslumas (aplinkos temperatūrai nuo 15 iki 35 °C (59–95 °F)	Diapazonas nuo –20 iki 120°C (nuo –4 iki 248°F) : –20–100 °C (–4–212 °F) : ±2 °C (±3,6 °F) 100–120 °C (212–248 °F) : ±2 % Diapazonas nuo 0 iki 650 °C (32–1202 °F) : nuo 0 iki 100 °C (32–212 °F) : ±2 °C (±3,6 °F) 100–650 °C (212–1202 °F) : ±2 % Pasirenkamas diapazonas nuo 300 iki 1000 °C (572–1832 °F) : ±2 % (Papildoma kaina – P/N: T199559 – Aukštos temperatūros parinktis)

Matavimas

Kameros temperatūros diapazonas

–20–120 °C (–4–248 °F)
0–650 °C (32–1202 °F)
Pasirenkama nuo 300 iki 1000 °C (572–1832 °F)

Objekto temperatūros diapazonas ir tikslumas (aplinkos temperatūrai nuo 15 iki 35 °C (59–95 °F)

Diapazonas nuo –20 iki 120°C (nuo –4 iki 248°F) :
- –20–100 °C (–4–212 °F) : ±2 °C (±3,6 °F)
- 100–120 °C (212–248 °F) : ±2 %
Diapazonas nuo 0 iki 650 °C (32–1202 °F) :
- nuo 0 iki 100 °C (32–212 °F) : ±2 °C (±3,6 °F)
- 100–650 °C (212–1202 °F) : ±2 %
Pasirenkamas diapazonas nuo 300 iki 1000 °C (572–1832 °F) : ±2 %
(Papildoma kaina – P/N: T199559 – Aukštos temperatūros parinktis)

Patikrinimo režimas
FLIR apžiūros maršrutas	Įjungta fotoaparate

Matavimo analizė
Taškometras	3 tiesioginiu režimu
Plotas	3 tiesioginiu režimu
Automatinis karšto/šalčio aptikimas	Automatiškai nustatyti maksimalų / minimalų žymeklį srityje
Išankstiniai matavimo nustatymai	Jokių išmatavimų Centrinė vieta Karšta vieta Šalta vieta Vartotojo išankstinis nustatymas 1 Vartotojo išankstinis nustatymas 2
Temperatūros skirtumas	Taip
Etaloninė temperatūra	Taip
Emisijos korekcija	Taip: kintamasis nuo 0,01 iki 1,0 arba pasirenkamas iš medžiagų sąrašo
Matavimų korekcijos	Taip
Išorinės optikos/langų korekcija	Taip

Signalizacija
Spalvotas signalas (izoterminis)	Aukščiau Žemiau Intervalas Kondensatas (drėgmė / drėgmė / rasos taškas) Izoliacija
Matavimo funkcijos signalizacija	Garsiniai / vaizdiniai pavojaus signalai (viršuje / apačioje) bet kuriai pasirinktai matavimo funkcijai

Sąranka
Spalvų paletės	Arkties Balta karšta Juoda karšta Geležis Lava Vaivorykštė Vaivorykštės HC
Sąrankos komandos	Vietinis vienetų, kalbos, datos ir laiko formatų pritaikymas
Kalbos	21

Aptarnavimo funkcijos
Kameros programinės įrangos atnaujinimas	Naudojant USB kabelį arba SD kortelę

Vaizdų saugojimas
Saugojimo laikmenos	Išimama atmintis: SD kortelė (8 GB) „FLIR Ignite Cloud“ paslaugos (su „Wi-Fi“)
Laiko tarpas (periodinis vaizdo saugojimas)	Nuo 10 sekundžių iki 24 valandų (infraraudonieji spinduliai)
Nuotolinio valdymo pulto veikimas	Naudojant USB kabelį arba Wi-Fi
Vaizdo failo formatas	Standartinis JPEG su matavimo duomenimis. Tik infraraudonųjų spindulių režimas

Vaizdo anotacijos
Balsas	60 sekundžių integruotas mikrofonas ir garsiakalbis (ir per Bluetooth) nejudančiose nuotraukose ir vaizdo įrašuose
Tekstas	Tekstas iš iš anksto nustatyto sąrašo arba minkštosios klaviatūros jutikliniame ekrane
Vizuali vaizdo anotacija	Taip
Vaizdo eskizas	Taip: tik infraraudonųjų spindulių vaizduose
Eskizas	Iš jutiklinio ekrano
METERLiNK	Belaidis ryšys („Bluetooth“) prie: FLIR matuokliai su METERLiNK
Kompasas	Taip
Lazerinio atstumo matuoklio informacija	Taip
Ploto matavimo informacija	Nr
GPS	Taip: vietos duomenys automatiškai pridedami prie kiekvieno nejudančio vaizdo ir pirmojo vaizdo kadro iš integruoto GPS

Vaizdo įrašymas kameroje
Radiometrinis infraraudonųjų spindulių vaizdo įrašymas	RTRR (.csq)
Neradiometrinis infraraudonųjų spindulių vaizdo įrašymas	H.264 į atminties kortelę
Vaizdinis vaizdo įrašymas	H.264 į atminties kortelę

Vaizdo įrašų transliacija
Radiometrinis infraraudonųjų spindulių vaizdo srautas (suspaustas)	Virš UVC
Neradiometrinis vaizdo transliavimas (suspaustas: IR, MSX , vaizdinis, vaizdas paveikslėlyje)	H.264 (AVC) per RTSP („Wi-Fi“) MPEG4 per RTSP („Wi-Fi“) MJPEG per UVC ir RTSP (Wi-Fi)
Vaizdinis vaizdo transliavimas	Taip

Skaitmeninis fotoaparatas
Rezoliucija	5 MP su LED lempute
Fokusas	Pataisyta
Matymo laukas	53° × 41°
Vaizdo lempa	Integruota LED lemputė

Lazerinis rodyklė
Lazerinis lygiavimas	Padėtis automatiškai rodoma infraraudonųjų spindulių vaizde
Lazerinis atstumo matuoklis	Suaktyvinama specialiu mygtuku
Lazeris	2 klasė, 0,05–40 m (1,6–131 pėdos) ±1 % išmatuoto atstumo

Duomenų perdavimo sąsajos
Sąsajos	USB 2.0, Bluetooth, Wi-Fi, DisplayPort
METERLiNK /Bluetooth	Ryšys su ausinėmis ir išoriniais jutikliais
Wi-Fi	Peer to peer ( ad hoc ) arba infrastruktūra (tinklas)
Garsas	Mikrofonas ir garsiakalbis vaizdams komentuoti balsu
USB	C tipo USB: duomenų perdavimas / vaizdo įrašas / maitinimas
USB standartas	USB 2.0 didelės spartos
Vaizdo įrašas	DisplayPort
Vaizdo jungties tipas	DisplayPort per USB Type-C
Debesų paslaugos	FLIR Ignite Cloud paslaugos

Radijas
Veikimo dažnis	Bluetooth + EDR/LE: 2402–2480 MHz WLAN 2,4 GHz: 2412–2462 MHz WLAN 5 GHz: 5150–5350 MHz (DFS: tik pagalbinis režimas) Atminkite, kad 5150–5350 MHz dažnių juosta skirta naudoti tik patalpose, žr. nacionalinius reglamentus.
RF išvestis (EIRP)	Bluetooth + EDR/LE: < 10 dBm WLAN: < 17 dBm
Antena	Integruota PIFA antena (stiprinimas: maksimalus 1,4 dBi)

Maitinimo sistema
Baterijos tipas	Įkraunama ličio jonų baterija
Akumuliatoriaus įtampa	3,6 V
Baterijos veikimo laikas	> 2,5 valandos esant 25°C (68°F) ir įprastam naudojimui
Įkrovimo sistema	Kameroje (kintamosios srovės adapteris arba 12 V iš transporto priemonės) arba dviejų skyrių įkroviklis
Įkrovimo laikas (naudojant dviejų skyrių įkroviklį)	2,5 valandos iki 90% pajėgumo, kai įkrovimo būsena rodoma šviesos diodais
Įkrovimo temperatūra	0°C iki +‎45°C (+‎32°F iki +113°F) ‎, išskyrus Korėjos rinką: nuo +10°C iki +‎45°C (+‎50°F iki +113°F) °F)‎
Išorinio maitinimo veikimas	Kintamosios srovės adapteris 90–260 V kintamosios srovės, 50/60 Hz arba 12 V iš transporto priemonės (kabelis su standartiniu kištuku – pasirenkamas)
Galios valdymas	Automatinis išsijungimas ir miego režimas

Aplinkos duomenys
Darbinės temperatūros diapazonas	–15–+50 °C (5–122 °F)
Laikymo temperatūros diapazonas	–40 iki +70°C (nuo –40 iki +158°F)
Drėgmė (eksploatacija ir saugojimas)	IEC 60068-2-30/24 valandos/95 % santykinė drėgmė 25–40°C (77–104°F) / du ciklai
EMC	ETSI EN 301 489-1 (radijas) ETSI EN 301 489-17 EN 61000-6-2 (atsparumas) EN 61000-6-3 (išmetimas) FCC 47 CFR 15 B dalis, B klasė (išmetimas)
Radijo spektras	ETSI EN 300 328 ETSI EN 301 893 FCC 47 CFR 15 C dalis FCC 47 CFR 15 E dalis
Inkapsuliavimas	IP 54 (IEC 60529)
Šokas	25 g (IEC 60068-2-27)
Vibracija	2 g (IEC 60068-2-6)
Numesti	Skirta 2 m (6,6 pėdos)
Saugumas	Kamera: IEC/EN 60950-1, IEC/EN 62368-1 Maitinimas: IEC/EN 62368-1 CSA/UL/KC/SAA/PSE 60950-1

Fiziniai duomenys
Svoris (su akumuliatoriumi)	1 kg (2,2 svaro)
Dydis (ilgis × plotis × aukštis)	278,4 × 116,1 × 113,1 mm (11,0 × 4,6 × 4,4 colio)
Baterijos svoris	140 g (4,9 uncijos)
Baterijos dydis (ilgis × plotis × aukštis)	150 × 46 × 55 mm (5,9 × 1,8 × 2,2 colio)
Trikojo tvirtinimas	UNC ¼″–20
Būsto medžiaga	PCABS su TPE, magniu
Spalva	Juoda

Pakuotė

Infraraudonųjų spindulių kamera su objektyvu, 2 akumuliatoriai, akumuliatoriaus įkroviklis, kietasis transportavimo dėklas, dirželiai, priekinis objektyvo dangtelis, maitinimo šaltiniai, spausdinta dokumentacija, SD kortelė (8 GB), kabeliai (iš USB 2.0 A į C tipo USB, iš C tipo USB į HDMI, iš C tipo USB į C tipo USB), licencijos kortelė: FLIR Thermal Studio Starter.
